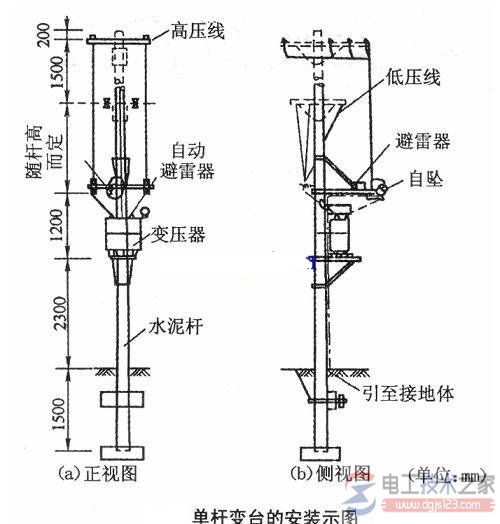

原文标题：变压器安装方法图解 (1)单杆变台的安装（见下图） 城市街道两侧多采用这种变台。 这种变台结构简单、组装方便、节省材料，常用于容量为10～30kV.A的变压器，它是将变压器、高压跌落式熔断器、高低压避雷器和低压熔断器等设备都装在一根电杆上。 变压器架梁对地面高度一般为2.5～3.Om，在距架梁1.8～2.0m处装设熔断器架梁（也称母线担），在母线担的一端装熔断器担，另一端装避雷器。为了安全，变压器的低压侧应朝向电杆，高压侧向外。 (2)双杆变台的安装（见下图）

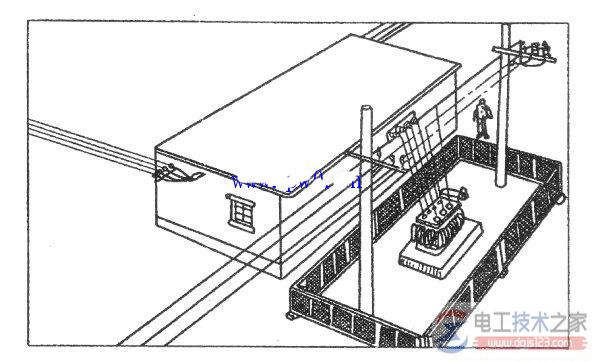

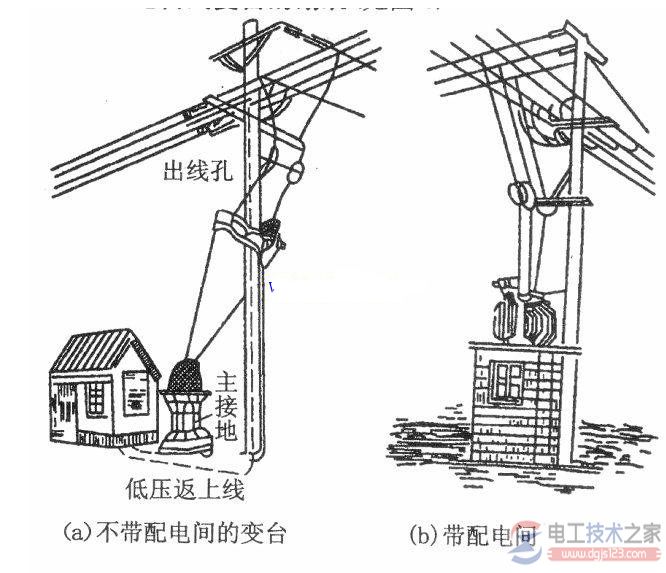

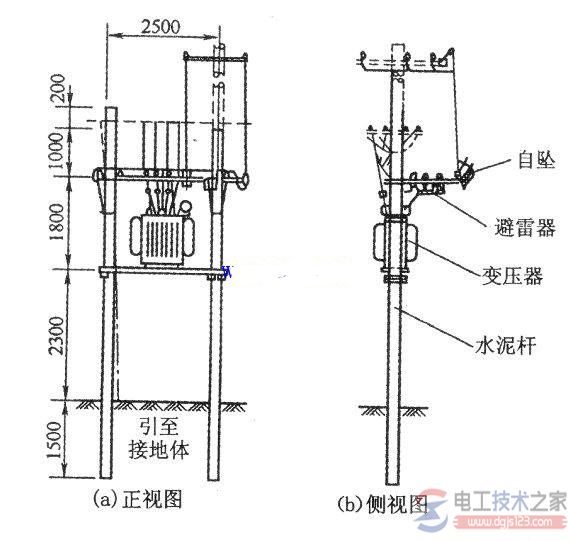

在城镇马路两侧，大都采用这种变台。双杆变台比单杆变台牢固，但用料较多，造价较高，适用于40～200kV.A的变压器。 它是在离高压杆2～3m处再立一根约7.5m长的电杆，在离地面2.5～3.Om高处用两根槽钢或角钢搭成安放变压器的架子，组成“H”型变台在主杆距地面4.5～5.Om处安装熔断器架梁和熔断器担，高压引下线可以直接引下或通过顶担变换方向引下，经针式瓷瓶接到跌落式熔断器的上接线柱上。 (3)地台式变台的砌筑（见下图） 地台式变台比较牢固，节省材料，造价较低，维修方便，一般用砖或石块加混凝土在地面上砌成。高压线路的终端可兼作低压线路的始端杆。 地台的高度和顶部面积随变压器的大小而定。通常，地台高度以1.5～2.0m为宜。当高度小于1.5m时，应在其周围装设高度不小于1.7m的固定遮栏。遮栏与带电部分保持1.5m距离。地台顶部每边比变压器外壳应超出0.3m，一般取长度为1.5～2.5m，宽度为1.O～1.5m。 (4)落地式变台的砌筑（见下图） 落地式变台有坚固的基础。基础一般用砖、石砌成，并用1：2水泥砂浆抹面。 为保证安全，防止人、畜接近带电部分，变台周围应设置高度不小于1.7m的围墙或栅栏，变压器外壳至围墙或栅栏的净距离不小于1.0m，距门的净距离不应小于2.0m，围墙或栅栏的门应向外开。 栅栏的栅条间距和下面横栏距地面的净距离均不得大于200mm。
