无变压器的开关电源电路图示例

分享一个没有变压器的开关电源电路图，220V的交流电压经VD2半波整流和电容C2滤波，为功率开关管MOSFET（VT1）的栅极和开关晶体管VT2的集电极提供直流工作电压。

开关电源输出直流电压V0=12V，最大负载电流I=100mA。电路很简单，显著的特点就是没有开关变压器，因此这个电路是与市电直通的没有隔离，制作调试应注意安全！

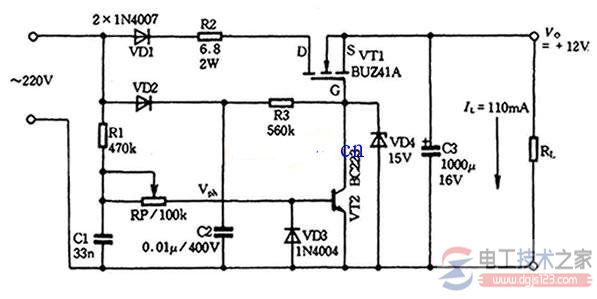

电路图如上所示。220V的交流电压经VD2半波整流和电容C2滤波，为功率开关管MOSFET（VT1）的栅极和开关晶体管VT2的集电极提供直流工作电压。

R1、RP与电容C1组成RC移相网络。VD3是为电容C1对地充、放电而设置的。功率开关MOSFET的导通与关断，受小信号晶体管VT2的控制。

在交流电压VAc的正半周，通过R1、RP使VT2导通。在VT2导通期间，VT1关断。反之，在VT2截止时，VT1饱和导通。二极管VD1的作用是确保T1只在Vac的正半周的初始阶段导通，形成针状脉冲电流对大容量滤波电容C3充电。
