变压器的变比是什么，变压器变比的计算公式

变压器变比定义与计算公式

一、测量变压器变比试验步骤及方法

变压器变比：
电工学名词，变压器变压比的简称。
定义：变比指电压比或电流比，是变换电压或电流的设备，一次绕组与二次绕组之间的电压或电流比。在变压器中，一次侧电动势E1与二次侧E2之比称为变压器的变比，用k表示，即k=E1/E2 。

变压器原绕组和变压器副绕组中的感应电势，与绕组的匝数成正比。

原绕组输入电压与副绕组输出电压之比，等于它们的匝数比，比值K称为变比系数。

①将仪表摆放平整，把测试仪测试导线的高压部分A.B.C、和低压部分a.b.c分开并分别接入测试仪和被测变压器相应的端子上。

②在测试仪内输入将要测试的变压器的计算变压比。

③将面板上的功能键置于与铭牌标识组别相同的接线组别。

④接通测试电源，电源指示灯亮，按复位按钮使显示器归零。

⑤按下测试按钮开始测试，经过约60s左右，数字屏界面右上方显示出的是变压器的接线组别，数字屏界面左侧的四位数字则显示的是变压器的变比误差(%)，记录测试结果。

⑥关闭电源。

⑦转换被测变压器的挡位，按照上述②至⑥步骤分别测试出各挡位下的变比误差。

⑧进行单相变压器变比测试时，应使用仪器的A.B.a.b这4个接线柱进行测试。

假定单相变压器高低压侧绕组标号为：变压器高压首端为A、变压器高压末端为X、变压器高压首端为a、变压器高压首端为X o其接线方法为：仪器A—变压器A、仪器B——变压器x、仪器a——变压器a、仪器b—变压器x，其余端子不接。

二、变压器的变比的计算公式

1、设计时是按原、付线圈的绕线圈数比确定；
2、成品是按一、二次电压的比来确定，即在变压器一次加一个电压，然后测量变压器的二端电压，变比K=U1/U2。

变压器变比与变压比：
变压器变比K与变压器一二侧的电压U1 U2绕组匝数N1 N2电流Ⅰ1Ⅰ2都有关系！
在理想的情况下，变比K=U1/U2=N1/N2=Ⅰ2/Ⅰ1

三、用变压器变比公式测量变压器初级绕组匝数和输出电压

变压器烧毁后如果重绕需要知道原绕组的匝数，若更换新品，须知道副边的输出电压。整理：(www.gdzrlj.com 电工技术之家)

所有这些都可利用低压交流电源(输出5到10V即可)和适量漆包线，通过实验后，根据变压器的变比公式U1/U2=N1/N2经简单计算获得。

方法如下：首先把已烧毁的变压器初级绕组拆除，否则在通电实验时，由于初级绕组短路，会把变压器烧毁的更严重，断路故障可以不拆除。

其次用直径很细的漆包线在变压器的原边绕N 1匝(通常使N1=30～100匝)，给次级绕组加上5到10V的交流电压U2，此电压值要用数字万用表准确测出，同时测出自己绕的初级绕组的电压U1。最后通过以下计算可求得变压器初级绕组的匝数与次级绕组的输出电压。
　　
变压器每匝的电压值K=U1/N1，则变压器初级绕组的匝数N=220×K=220×(U1/N1)，次级绕组的匝数N3=N1×(U2/U1)，变压器次级绕组的输出电压U3=220×(N3/N)。

如果变压器有多个次级绕组可用同样的方法得到其它次级绕组匝数与输出电压。

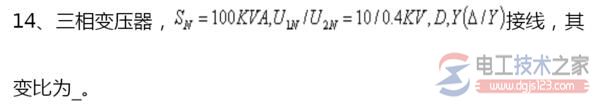

四、变压器变比计算
