变压器瓦斯保护结构及工作原理图

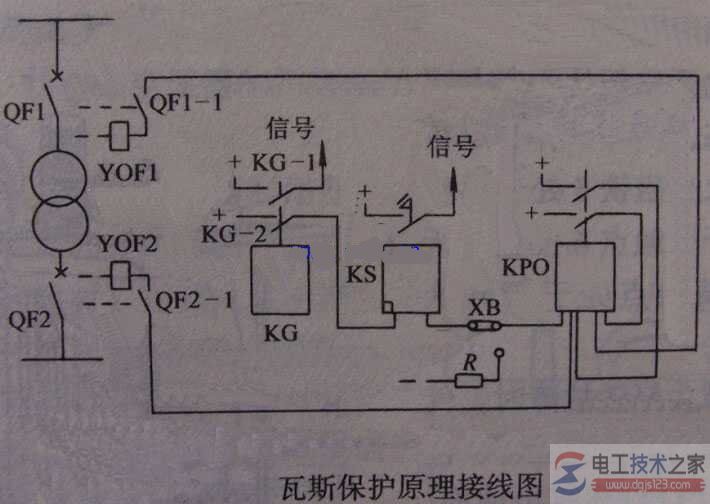

变压器瓦斯保护原理图

气体继电器触头KG-1由开口杯控制，构成轻瓦斯保护，其动作后发出预告信号。

气体继电器的另一触头KG-2由挡板控制，构成重瓦斯保护，其动作后经信号继电器KS的线圈起动中间继电器KPO，KPO的两对触头分别使断路器QF1、QF2跳闸。

为防止变压器内严重故障时因油流不稳，造成重瓦斯触头时断时通的不可靠动作，必须选用具有自保持电流线圈的出口中间继电器KPO。

在保护动作后，借助于断路器的辅助触头QF1-1 QF2-1来解除出口回路的自保持。
