变压器同名端接线方式与电流方向

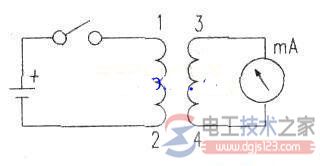

按下图接线，接通开关，在通电瞬间，注意观察电流计指针的偏转方向，如果电流计的指针正方向偏转，则表示变压器接电池正极的端头和接电流计正极的端头为同名端(1、3)；

如果电流计的指针负方向偏转，则表示变压器接电池正极的端头和接电流计负极的端头为同名端(1、4)。

注意测试时人体不要触及变压器端子，防止被电击。

采用这种方法，若变压器的升压绕组（匝数较多的绕组）接电池，电表应选用最小量程，使指针摆动幅度较大，以利于观察；若变压器的降压绕组（即匝数较少的绕组）接电池，电表应选用较大量程，以免损坏电表。

接通电源瞬间，指针会向某一个方向偏转，但断开电源时，由于自感作用，指针将向相反方向倒转。

如果接通和断开电源的间隔时间太短，很可能只看到断开时指针的偏转方向，而把测量结果搞错。

因此，接通电源后要等几秒钟再断开电源，也可以多测几次，以保证测量的准确。 来自：电工技术之家

说明：单相变压器的高、低压绕组都是绕在同一铁心柱上的。它们是被同一主磁通所交链，高、低压绕组感应电势的相位关系只能有两种可能，一种同相，一种反相（差180度）。
