【图】复合电压启动的过电流保护的工作原理

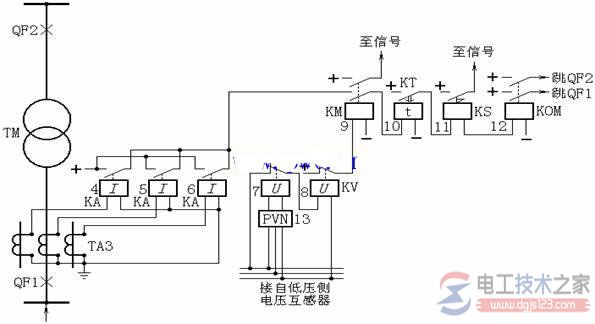

复合电压启动的过电流保护原理图

当保护区内发生不对称故障，系统出现负序电压，负序过滤器13有电压输出使继电器7常闭触点打开，欠压继电器8失压，常闭触点闭合，接通中间继电器9，若电流继电器4、5、6任何一个动作，则启动时间继电器10，经过整定时限后，跳开两侧断路器。

在对称短路情况下，电压继电器7不启动，但欠压继电器8因电压降低，常闭触点接通，保护启动。

负序电压整定值，可取额定电压的6%；电流整定值，可取大于变压器额定电流，但不必大于最大电流(例如并联运行的变压器断开一台时)。

图1，复合电压启动的过电流保护原理图

二、为何使用复合电压起动的过电流保护？

复合电压过电流保护常使用在变电站10KV出线，35KV及以上变压器后备保护中；常规用户一般只投单纯过流保护；发生过电流时，母线电压降低，这时候复压保护动作，逻辑条件为发生过流并且母线电压低，这样可以避免由于电流互感器故障、保护装置故障引起的保护误动作，假如过流保护启动，但是电压依旧正常，这时候保护就不会动作；还有一种为复压方向过流保护，这个在判断电压的情况下还判断功率方向，依此判断故障是否发生在保护范围之外，如果功率角为反方向则保护不动作。

附，什么是复合电压过电流保护？
