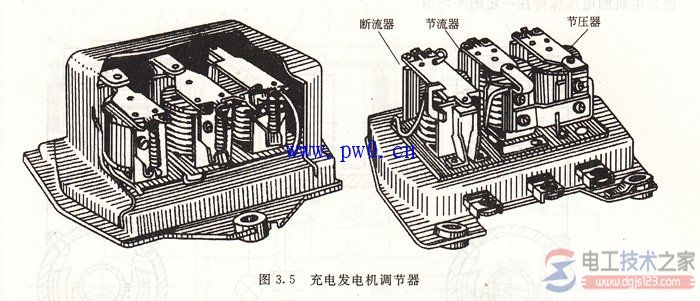

充电发电机调节器是和直流发电机式充电配套使用的，其总体结构如图3.5所示。

这种调节器由断流器、节压器和节流器三部分构成。
断流器

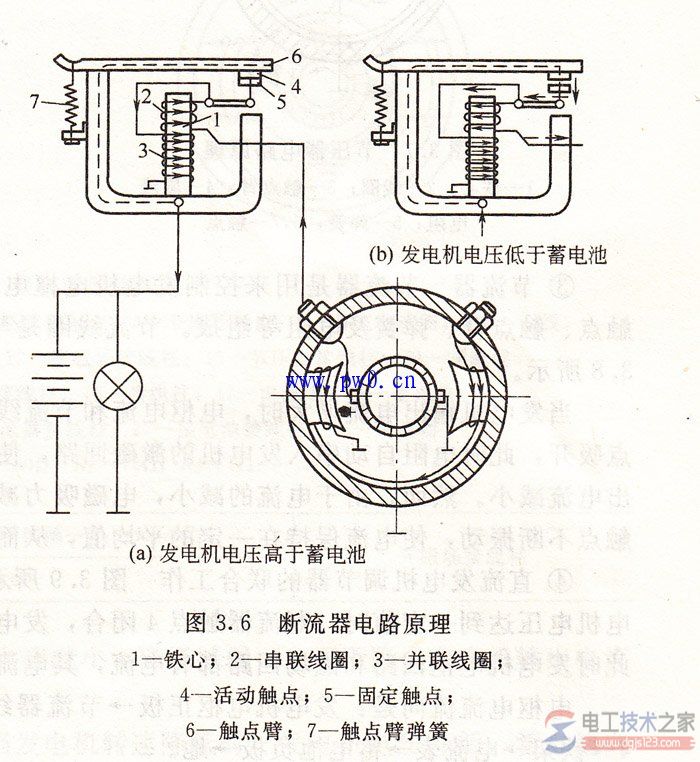

断流器的结构由铁心、绕在铁心上的串联线圈、并联线圈、活动触点、固定触点、触点臂及触点臂弹簧等组成，其电路原理如图3.6所示。

当发电机转速很低，电压低于蓄电池电压时，串联线圈及并联线圈内流过的电流很小，铁心磁化强度微弱，其吸力不足以克服弹簧的张力，故触点张开。发电机与蓄电池的电路不通，发动机和所有电器用电均由蓄电池供给。

当发电机转速增高时，其电压高于蓄电池，此时主要由并联线圈产生磁性吸力增强（并联线圈径细，圈数多），超过弹簧拉力，将触点臂吸下，使触点闭合，接通发电机与蓄电池的电路，于是发电机便向蓄电池充电，并向用电设备供电。串联线圈内所产生的吸力与并联线圈所产生的吸力方向一致，使触点更为牢靠。

当发电机转速降低或停止工作时，电压又地域蓄电池电压，电流即从蓄电池按相反方向流入串联线圈，它产生的吸力与并联线圈相反，互相抵消，触点臂被弹簧向上拉开，发电机与蓄电池电路被切断，从而有效地防止蓄电池向发电机放电。
