变压器三角形一相接地的相电压计算方法

【变压器三角形一相接地的相电压计算方法】

变压器二次侧为三角形接法的相电压是多少?

问题描述：

变压器接线方式为YnD11，二次侧线电压为10kV,二次侧为三角形接法，那么线电压就等于相电压。可是为什么电压表的相电压不是10kV而是5.8kV呢，那二次侧不是成了星形接法了吗？
如果10kV侧一相对地短路，其它两相电压如何？是按星形中性点直接接地算，还是按三角形一相接地算呢？

以上问题转自百度知道：https://zhidao.baidu.com/question/161733167.html

解答：

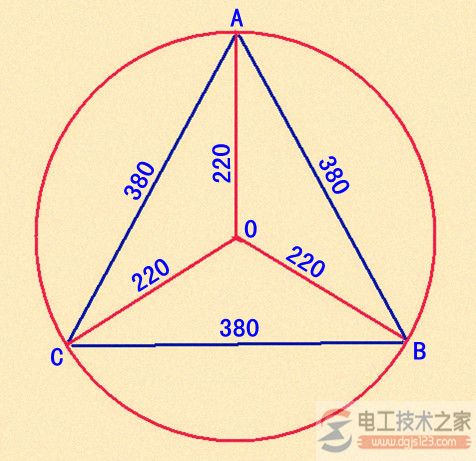

对于三角形接线，相电压等于线电压，即线电压和相电压相等，均为10kV，但考虑三相对地电容相等，则相对地电压为10/根号3kV,为电压表是经由电压互感器二次引入电压测量，电压互感器的一次绕组通常是接成星形，中性点接地，所以相电压表测量的就是相对地电压，电压为10/根号3kV。

10kV系统基本上都是小电流接地系统，所以“10kV侧一相对地短路”的说法不正确，而应说是10kV一相接地故障。

对于变压器三角形侧10kV一相接地故障，当然是按三角形一相接地算。
