三主变四分段备自投动作的说明

三主变四分段备自投方式说明

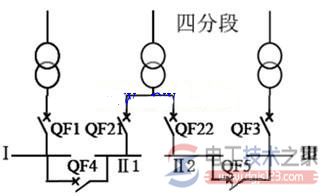

三主变四分段方式为三台主变电站，低压母线采用四分段，即将Ⅱ段母线分为两个半段Ⅱ1和Ⅱ2，如下图。

两个低压分段开关QF4、QF5正常运行时一般断开。

设该接线正常运行方式为QF1、QF21、QF22、QF3合;QF4、QF5断，每台变压器带一组母线负载。

备用电源自投动作：

母线Ⅰ失压、母线Ⅱ有压时备自投启动跳QF1，合QF4同时联跳QF22；

母线Ⅲ失压、母线Ⅱ有压时备自投启动跳QF3，合QF5同时联跳QF21；

母线Ⅱ1失压、母线I有压时，备自投启动跳QF21，合QF4；

母线Ⅱ2失压、母线Ⅲ有压时，备自投启动跳QF22，合QF5。
