变压器中性点直接接地的问题
时间：2022-12-10来源：佚名
|
变压器中性点直接接地的问题 目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。
为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

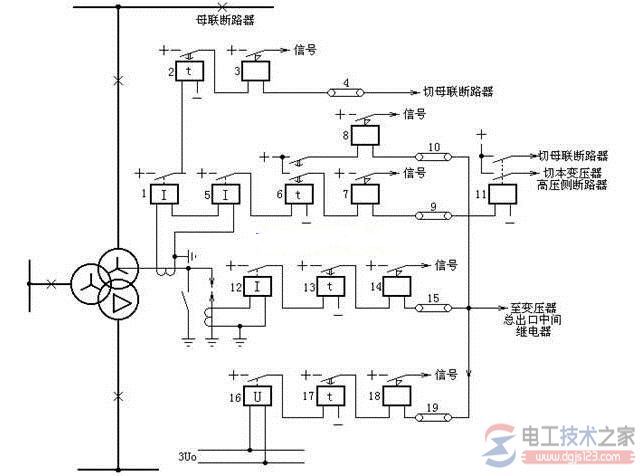

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。 为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。这两种保护的原理接线如图24所示。 中性点直接接地零序电流保护：中性点直接接地零序电流保护一般分为两段，第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成，其定值与出线的接地保护第一段相配合，0.5s切母联断路器。第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成。 定值与出线接地保护的最后一段相配合，以短延时切除母联断路器及主变压器高压侧断路器，长延时切除主变压器三侧断路器。 中性点间隙接地保护：当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。间隙接地保护包括零序电流保护和零序过电压保护，两种保护互为备用。 零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。 一次启动电流通常取100A左右，时间取0.5s。110kV变压器中性点放电间隙长度根据其绝缘可取115~158mm，击穿电压可取63kV（有效值）。 当中性点电压超过击穿电压（还没有达到危及变压器中性点绝缘的电压）时，间隙击穿，中性点有零序电流通过，保护启动后，经0.5s延时切变压器三侧断路器。 零序电压保护由过电压继电器16、时间继电器17、信号继电器18及压板19组成，电压定植按躲过接地故障母线上出现的最高零序电压整定，110kV系统一般取150V；当接地点的选择有困难、接地故障母线3Uo电压较高时，也可整定为180V，动作时间取0.5s。 |
