双电源配电箱如何接线？照明配电箱接线图阐明
|

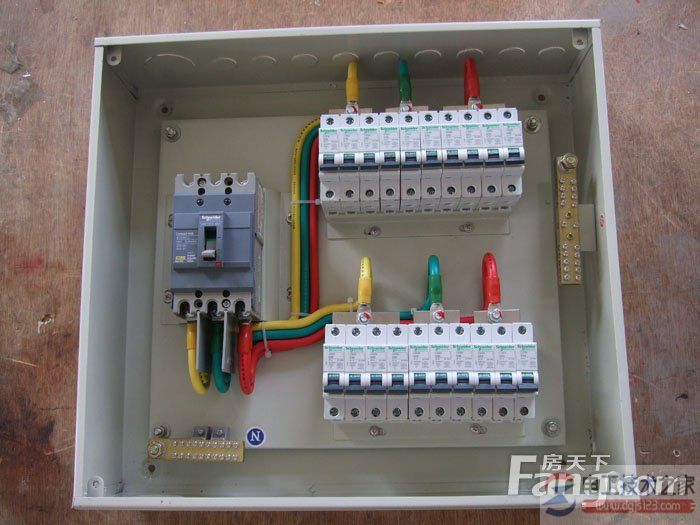

有关双电源配电箱的接线方法，双电源配电箱如何接线，是困扰电工朋友的一个问题，分享有关配电箱的知识，以及双电源配电箱及照明配电箱的接线方法。 双电源配电箱接线日常生活中，离不开用电。说到用电，这时不得不提一下配电箱。什么是双电源配电箱？它的构造是什么样的？一般情况下，大家对于配电箱的了解是很不足的。 有关配电箱的知识。 双电源配电箱如何接线 配电箱，按电气接线要求将测量仪表、开关设备、保护电器和辅助设备组装，放入封闭或半封闭金属柜或屏幅上的装备。 正常运行时，可通过手动或自动开关接通或者断开电路，并依靠保护电器切断电路或进行报警。可以通过测量仪表看到运行中的各种参数，还可对某些电气参数进行调整，可提示仪器是否处于正常工作状态，否则会发出信号。 配电箱的用途，就是合理地分配电能，方便对电路的开合操作；拥有比较高的安全防护等级，能够直观地显示电路的导通状态，方便观察。 其中，有双电源开关装置的配电箱就叫做双电源箱。当要求排风机在任何时间不能仃机时，必需用双电源：当一组电源出现故障后会自动转换到另一组电源，确保排风机不仃机能正常工作。双电源转换的场合一般都是用两只接触器来实现的，采用中间继电器或时间继电器作为控制元件搭接一个控制线路，控制两个主回路上的触器，实现两路电源的转换。 双电源配电箱该如何接线？ 只要把两组电源分别接在两个空气开关的电源进线侧，负荷接在交流接触器的出线端即可。 在安装接线前，应先对配电箱进行外观检查，核对接线正确性，检查各部件绝缘、导通接地等情况；检查完毕，用一个三相5安培开关作试验电源开关，并对配电箱实施带电模拟试验，确保安装后能基本达到要求。 在连接两组电源时，应确定哪一个电源优先，把优先的电源接在没有时间延时的一侧，把备用电源接在延时后动作的一侧； 当交流接触器下端没有连线时，应把两组电源的同一相相连，确保任何一组电源送电时都能保证正常供电。 连接完毕，应对电源切换情况进行试验：分别对其中一组电源进行送电，同时转动开关到主电源、后备电源、自动等位置，检查两个接触器的切换情况，以及各相同步合闸情况、触点连接情况等。 虽然一般情况下，配电箱会有防爆结构，但是我们还是需要注意在对配电箱进行相关操作的时候，一定要注意安全。 若要检查负荷情况，还必须送上额定负荷进行检查。对带电设备的检查，必须准守安全操作规程，确保实施过程安全。 照明配电箱接线图 自从电力被发明以后，在我们的日常生活中，每一天都离不开电的存在，我们对电已经形成了极大的依赖。不管我们做什么工作，都会和电打交道。这时候，学会看照明配电箱接线图就显得尤为重要了。 照明配电箱接线图。
1、零线和火线 首先，看清照明配电箱接线图的设计，不能把零线和火线搞混了，如果两者一旦接错的话，就不会产生电源，会给人造成误区。-- 电工技术之家 其实不管接正还是接反，因为有漏电开关作用，都会让零线及火线有动作的。因为许多零线在漏电开关里都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线及零线接错这个问题需要注意。 2、照明配电箱的应用 照明配电箱应用的范围不同，那么接线的方法是不同的。家用照明配电箱接线图是比较简单的，通常学物理的人都能看懂。 如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。 如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。 3、设备问题 在安装照明配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用电路的电源配置一个相近的配电箱，然后再设计一个照明配电箱接线图，通过这个照明配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会事半功倍。 4、按图施工 按照照明配电箱接线图进行施工安装，这是最后一步。 在这之前，要好好进行配置配电箱，尽量和家里所用的电路是一样的大小的电流电压，这个需要对配电箱型号及规格尺寸等方面有所掌握。 一般照明配电箱接线，都是需要专门的师傅进行操作，因为他们不仅是专业的，还有专业的防护措施设备等，所以电是不好玩的，还是需要谨慎小心，在安装家用配电箱接线的时候，千万不要忘记关闭家里的总电闸，安全还是很重要的。 |
