自耦变压器的规格型号与选型方法

有关自耦变压器的规格型号与选型方法，自耦变压器是初、次级无须绝缘的特种变压器，自耦变压器的特点及工作原理，自耦变压器型号与选型要点参考。

自耦的耦是电磁耦合，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

通信线路的防护设备中也会使用自耦变压器等保护设备。下面介绍自耦变压器和其他保护性变压器的相关知识。

自耦变压器是指它的绕组是初级和次级在同一条绕组上的变压器。根据结构还可细分为可调压式和固定式。

自耦变压器：初、次级无须绝缘的特种变压器。这个定义有点“深奥”。让我们换一种说法：输出和输入共用一组线圈的特殊变压器。或者说，初级和次级在同一条绕阻上的变压器。

自耦变压器的特点：

⑴由于自耦变压器的计算容量小于额定容量．所以在同样的额定容量下，自耦变压器的主要尺寸较小，有效材料（硅钢片和导线）和结构材料（钢材）都相应减少，从而降低了成本。有

效材料的减少使得铜耗和铁耗也相应减少，故自耦变压器的效率较高。同时由于主要尺寸的缩小和质量的减小，可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k≤2时，上述优点才明显。

⑵由于自耦变压器的短路阻抗标幺值比双绕组变压器小，故电压变化率较小，但短路电流较大。

⑶由于自耦变压器一、二次之间有电的直接联系，当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险，一、二次都必须装设避雷器，不要认为一、二次绕组是串联的，一次已装、二次就可省略。

⑷在一般变压器中。有载调压装置往往连接在接地的中性点上，这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此，要求自耦变压器有载调压时，只能采用线端调压方式。

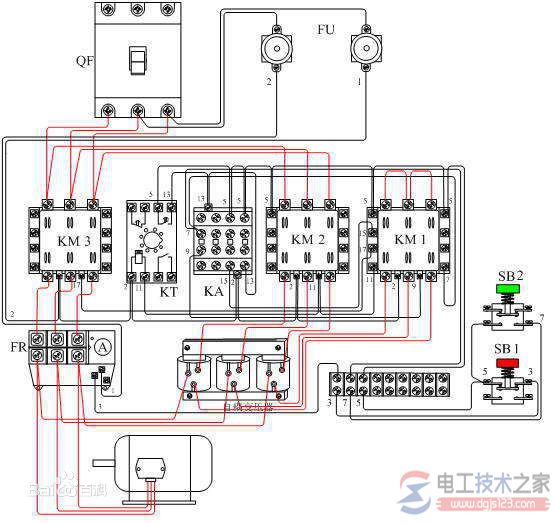

自耦变压器的工作原理

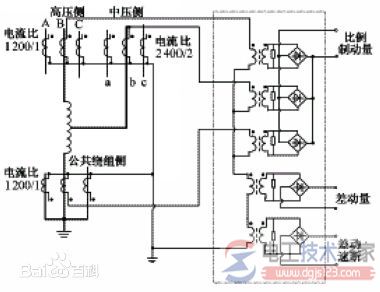

自耦变压器零序差动保护原理图

自耦变压器

1、自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高。

2、其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈。

一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。

3、自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。

因此，随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用。

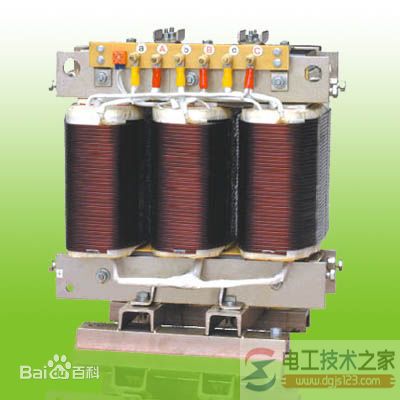

三相自耦变压器

由电磁感应的原理可知，变压器并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当变压器原绕组W1接入交流电源U1时，变压器原绕组每匝的电压降，电压平均分配在变压器原绕组1,2，变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值.这种原，副绕组直接串联，自行耦合的变压器就叫自耦变压器，又叫单圈变压器。
