输电线路组成及输电线路电压等级

输电线路组成及输电线路电压等级

在电工维护工作中，要了解输电线路的组成，包括架空线路构成元素，比如导线与杆塔等，了解输电线路中高压、超高压、特高压的区别，要能做到一眼看穿线路电压等级。

在学习输电线路电压等级的查看方法之前，先来了解下输电线路的小知识。

什么是输电线路？

输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。结构形式，输电线路分为架空输电线路和电缆线路。

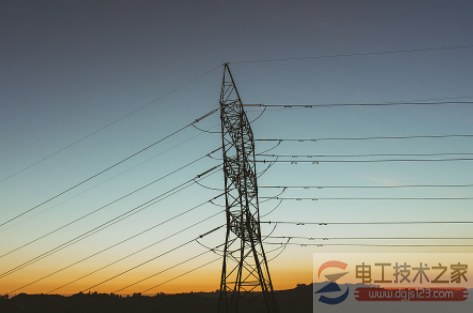

架空输电线路由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。按照输送电流的性质，输电分为交流输电和直流输电。19世纪80年代首先成功地实现了直流输电。但由于直流输电的电压在当时技术条件下难于继续提高，以致输电能力和效益受到限制。19世纪末，直流输电逐步为交流输电所代替。交流输电的成功，迎来了20世纪电气化社会的新时代。

一、输电线路组成

架空线路构成：导线、绝缘子、金具、杆塔及其基础、避雷线和接地装置等。

导线：传导电流，它是线路的基本部分。

绝缘子：在导线在传导电流时，保持三相之间互相绝缘，并对地绝缘。

杆塔：是为了架设导线，以使导线对地及其三相之间均有一定距离。

金具：连接导线和绝缘子等，把它们安装于杆塔上的金属附件。

避雷线：防止雷直接击落在导线上。

接地装置：连接避雷线与土壤，把雷电流引入地下。

PS：其实，除了我们日常能看见的架空电力线路，还有很多地下电缆哟。电缆占地小、输电可靠、抗干扰能力强，但普通人很难见一回呢。

2、高压、超高压、特高压……

为什么要分那么多电压等级?

电力工业发展初期，发电厂一般建在电力用户附近。随着电力生产规模和负荷中心规模的扩大，输电容量也越来越大，输电电压就越来越高啦。

在我国，输电网电压等级一般分为高压、超高压和特高压。

交流电压等级中，高压指110千伏和220千伏;超高压指330千伏、500千伏和750千伏;特高压指1000千伏。

直流电压等级中，超高压指±500千伏和±660千伏，特高压指±800千伏。其中1000千伏交流电压已成为国标标称电压。

3、一眼看穿线路电压等级

对于普通非电力专业的人来说，不同的电压等级如何用肉眼来区分呢?

绝缘子片数越多，电压等级越高。

在海拔高度1000米及以下地区，不同电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘子片数分别是：110千伏7片，220千伏13片，330千伏17片，500千伏25片，750千伏32片。

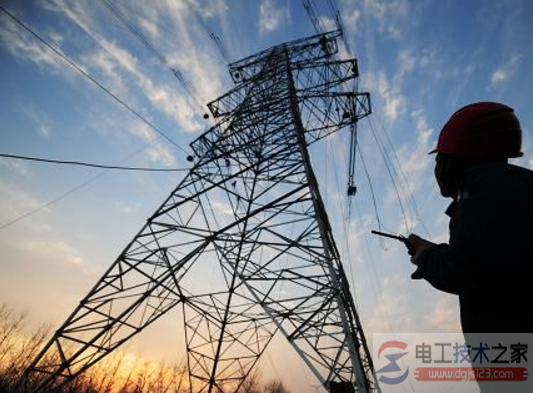

看杆塔、望线路

高电压等级的线路需要更大的安全距离，要被架得很高，而只有铁塔才能有能力负担重达数十吨的线路哦。

此外：电压等级越高，上下导线垂直距离就越大，线路离地也越高。
