油浸式变压器结构图以及组成部件说明

有关油浸式变压器结构图以及组成部件，油浸式变压器一般安装在单独的变压器室内，油浸式变压器采用全充油的密封型，一般升压站的主变都是油浸式的，变比20KV/500KV，或20KV/220KV。

油浸式变压器的结构

油浸式变压器为变电站的重要组件，油浸式变压器一般安装在单独的变压器室内。

依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。

一般升压站的主变都是油浸式的，变比20KV/500KV，或20KV/220KV，一般发电厂用于带动带自身负载（比如磨煤机，引风机，送风机、循环水泵等）的厂用变压器也是油浸式变压器，它的变比是20KV/6KV。

图1，油浸式变压器采用全充油的密封型。

波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中。

a、GB1094.1～2-1996，GB1094.3,.5-2003电力变压器； 来自：电工技术之家　

b、GB/T6451-1999三相油浸式电力变压器技术参数和要求。

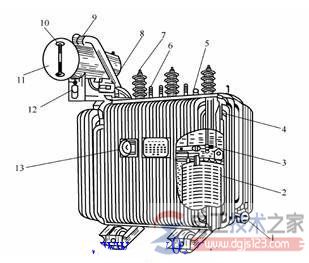

图2 油浸式变压器结构图

1—放油阀门 2—绕组 3—铁心 4—油箱 5—分接开关6—低压套管 7—高压套管

8—气体继电器 9—安全气道10—油表 11—储油柜 12—吸湿器 13—湿度计
