变电站一次设备与二次设备分类详解(图文)

【变电站一次设备与二次设备分类】

有网友咨询什么是变电站的一次设备，什么是变电站二次设备，直接参与生产、输送和分配电能的电气设备称为一次设备，对电气一次设备的工作状况进行监测、控制和保护的辅助性电气设备称为二次设备。

来看下变电站一次设备与二次设备的分类与用途，对变电站中的电气设备有个全面的认识与了解吧。

根据发电厂和变电站电能的生产、变压、输送、分配和使用的安全、优质、可靠以及经济运行的要求，主要有下列电气设备。

1.一次设备

直接参与生产、输送和分配电能的电气设备称为一次设备，它通常包括以下5类。

(1)能量转换设备

发电机、变压器、电动机等属此类.其中的发电机和主变压器是电站的心脏，简称主机和主变。

(2)开关设备

这类电器用于电路的接通和开断。当电路中通过电流、尤其通进很大的短路电流时，要开断电路很不容易，需要具备足够的灭弧能力。

按作用及结构特点，开关电器又分为以下几种。

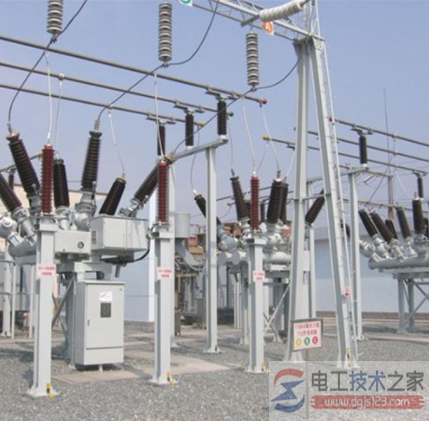

1)断路器。

不仅能接通和开断正常的负荷电流，也能关合和开断短路电流。它是作用最重要、构造最复杂、功能最完善的开关电器。

2)熔断器。

不能接通和开断负荷电流，它被设置在电路中专用于开断故障短路电流，切除故障回路.

3)负荷开关。

允许带负荷接通和开断电路，但其灭弧能力有限，不足以开断短路电流。将负荷开关和熔断器串联在电路中便大体上相当于断路器的功能。

4)隔离开关。

主要用于设备或电路检修时隔离电源，造成一个可见的、足够的空气间距。

断路器和熔断器都能在其电路故障时开断一定的短路电流以切除故障电路，故称为保护电器。断路器和负荷开关能接通和开断一定的负荷电流，称为操作电器。

隔离开关因没有灭弧能力，不能开断负荷电流。若在负荷电流下错误地切开隔离开关，叫做带负荷拉闸，会引起电弧短路，是一种严重的误操作，要尽量避免。
