网络同轴电缆的分类与功能说明

有关网络同轴电缆的分类与功能，同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆，同轴电缆分为细缆RG-58和粗缆RG-11两种。

网络同轴电缆

（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小，常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。同轴电缆也是局域网中最常见的传输介质之一。

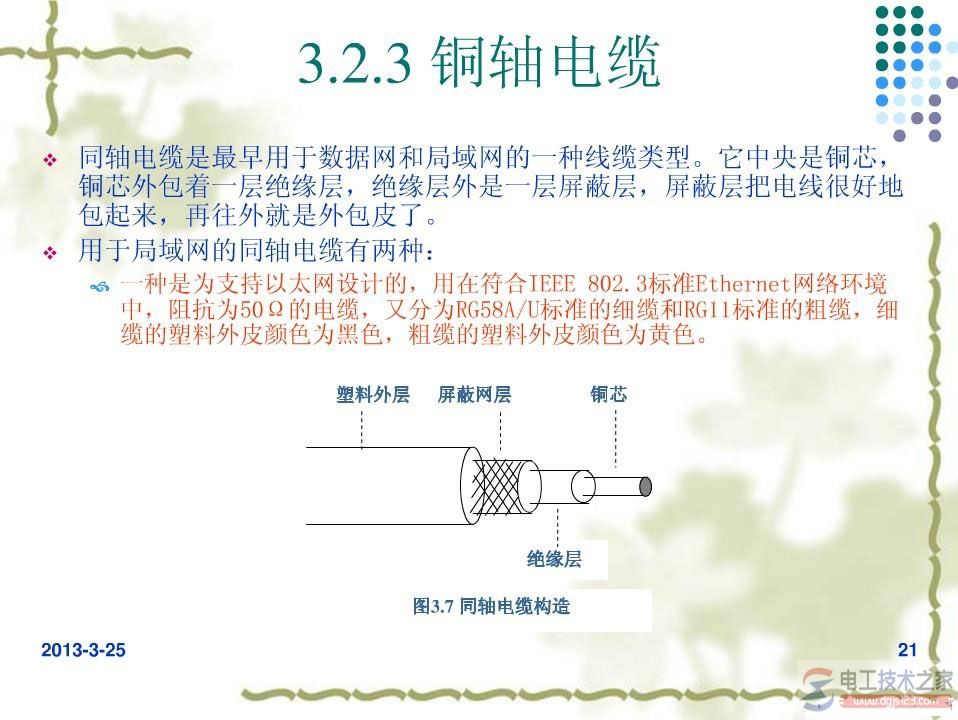

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点：在相对长的无中继器的线路上支持高带宽通信。

其缺点为：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在如今的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆RG-58和粗缆RG-11两种。

1、细缆

细缆的直径为0.26厘米，最大传输距离185米，使用时与50Ω终端电阻? BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米，否则信号将严重衰减。细缆的阻抗是50Ω。

2、粗缆

粗缆(RG-11)的直径为1.27厘米，最大传输距离达到500米。

由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI接头，然后再接到电脑上。

由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。
