35平方线配电闸的选择分析
时间:2022-12-10来源:佚名
|

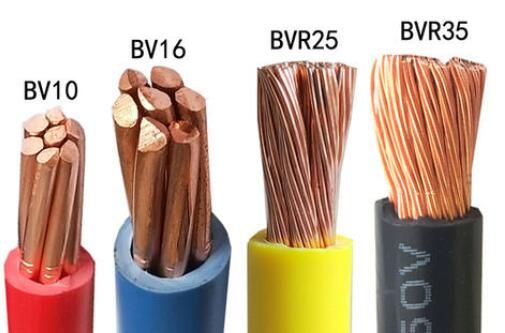

用35平方的导线,怎么来选择合适的电闸,怎么来配备合适的断路器,很多电工不是太了解,这里电工天下小编分析下35平方线配什么电闸的选择方法,供大家学习参考。 35平方线配什么电闸一、断路器额定电流的要求 在选择电闸时,首先要确定满足条件的断路器额定电流大小,即35㎜2导线的安全载流量有多少A。 下面以常用塑铜线、聚氯乙烯电缆、二种铜芯线来配断路器为例来介绍。 1、当35㎜2的导线匹配断路器时,只有塑壳式Dz10、限流式DWX15、DWX10、及剩余漏电断路器DYM系列适用。根据所控制电器对象不同,来考虑选用合适的断路器。 2、DZ47系列不适用。所连接的35㎜2导线在线端连接时,要用铜接头用铜锣栓连接用锣母紧固。而DZ47不能用这种方法,不可选用。 断路器与导线匹配可以保护导线过流过载,断路器额定电流必须≦导线安全载流量的80%以下,才能保护导线的安全运行。
二、断路器(电闸)的选择 1、35㎜2塑铜线:明线敷设:安全电流170A;穿管敷设:二芯电流118A,三芯四芯电流103A。 对应断路器额定电流规格:140A。90A。80A。选择时尽量接近定额规格。 2、聚氯乙烯电缆:空气中敷设二芯电流139A;地埋二芯电流128A。 对应断路器额定电流规格:110A。100A。选择时尽量接近定额规格。空气中敷设三芯四芯电流118A;地埋敷设三芯四芯电流106A。 对应断路器额定电流规格:90A。80A。选择时尽量接近定额规格。 35平方毫米导线或电缆载流量来匹配塑壳式断路器,380V低压为例,在空气中敷设导线的选择: (1)铝芯单根导线:133A (2)铜芯单根导线:175A (3)电缆铝芯:89A (4)电缆铜芯:115A 由以上分析可知,根据铝与铜电流的大小,宜选择的开关范围在80/160A内塑壳式断路器为好。 |
