电线穿墙套管规格型号与敷设方法
一、电缆导管内电缆的敷设方法
1、在下列地点，电缆应有一定机械强度的保护管或加装保护罩：
1)、电缆进入建筑物、隧道、穿过楼板及墙壁处。
2)、从沟道引至电杆、设备、墙外表面或屋内行人容易接近处，距地面高度2m以下的一段。
3)、可能有载重设备已经电缆上面的区段；
4)、其他可能受到机械损伤的地方。
2、管道内部应无积水，且无杂物堵塞。穿电缆时，不得损伤护层，可采用无腐蚀性的润滑剂(粉)。
3、电缆排管在敷设电缆前，应进行疏通，清除杂物。
4、穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内。
电路设计一般是：进户线4-6mm2，照明1.5mm2，插座2.5mm2，空调4mm2专线。
2000年后，电路设计一般是：进户线6-10mm2，照明2.5mm2，插座4mm2，空调6mm2专线。
家装中使用的电线一般为单股铜芯线，其截面面积主要有三个规格。
电线穿墙套管柔性防水套管制作：
直径50mm内至1000mm内
柔性防水套管安装直径50mm内 至 1000mm内
钢性防水套管制作直径50mm内 至 1000mm内
钢性防水套管安装直径50mm内 至 1000mm内
一般穿墙套管制作安装直径50mm内至500mm内
一般穿墙套管制作安装也可以套第八册:焊接钢管直径
32mm以内至400mm以内(室外管道)。

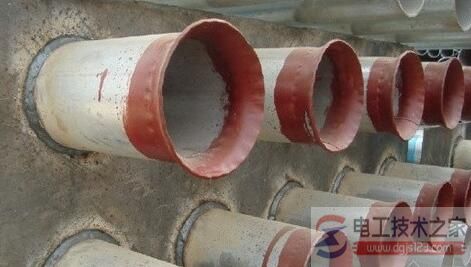

二、穿墙钢套管规格有哪些？
穿墙钢管的规格是比较多的，DN15，DN20，DN25，DN30，DN40都有的，再大一些的有DN250和DN300都有的。

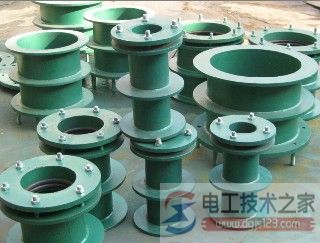

墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。
电力上用于导电用的叫交流穿墙套管，从材质可分为干式电容型交流穿墙套管和瓷绝缘交流穿墙套管，简称分别为硅橡胶套管和瓷套管。
(1)户内装置
(Indoor installation)
(2)海拔高度不超过1000M
(Altitude：≤1000m;)
(3)周围气温 40℃~5℃;
(Ambient temperature: 40℃~5℃;)
(4)当空气温度 20℃时，相对湿度布超过85%
(The relative humidity shall not be more than 85%at 20℃ ambient temperature;)
(5)无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。
(NO gas ，wapor or dust that may severely affect the insulation of contact box，no explosive or corrosive substance.)
3.产品规格及技术参数(Specification * Technical Parameter)
(1) 额定电压：0、35KV;
(Rate voltage:10、35KV;)
(2)最高电压：12、40.5KV；
(Maximum voltage：12、40.5KV;)
