电力电缆护套管是什么，电线电缆护套管的施工安装要求
|
电线电缆护套管及其施工安装要求

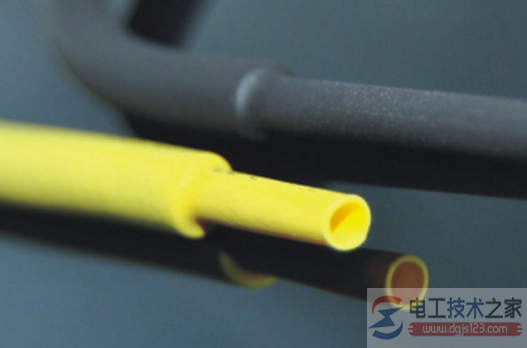

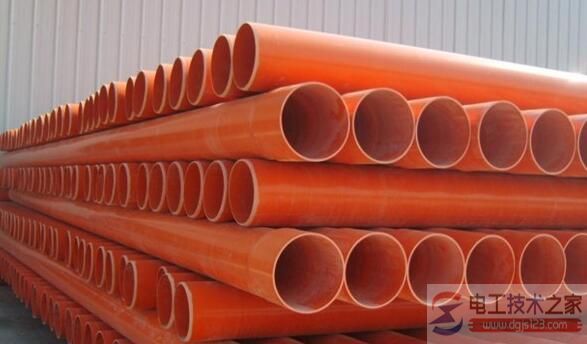

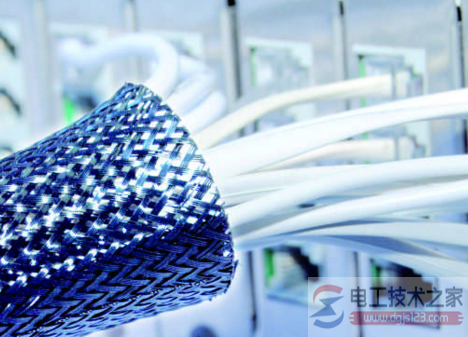

一、电缆护套管 电缆护套管是一种电缆上常用的绝缘保护热缩套管，这类产品主要材质为PE，经过辐照交联和加热扩张这两个工艺，具有热收缩功能，收缩比为3:1左右，口径从50-350mm不等。可用作电缆附件中的热缩内护套、外护套，以及外层绝缘防水护套管。 分类 按照护套管的常规用途，护套管一般分为护套管和中壁护套管。 性能 辐射交联热缩型护套管通常应用于中低压电力产品的绝缘防护及通讯产品分歧处的防水,产品内壁涂有螺旋型、直涂高性能的热熔胶粘剂,收缩后具有良好的密封效果,可选择内壁不涂胶和内壁涂胶产品. 特点 ·收 缩 比： ≥2:1 温度 ·连续使用温度：-55℃～105℃ 比较 首先，热缩中壁管强调壁厚是中等厚度，要比护套管稍微薄一些。 其次涂胶热缩中壁管所采用的是热熔胶，75口径一下直涂，75口径及以上规格采用螺旋涂胶方式，从外观上看上去区别很明显，是一种机械全涂胶的产品；而护套管通常是手工两端涂胶，也可以全涂胶，所涂敷的胶层是冷胶，防水性能不如中壁护套管。 再次由于涂胶方式不一样，一般情况下热缩中壁管做的最大口径是200，而热缩护套管可以做到300，主要是中壁管的大口径的螺旋涂胶设备比较贵。 再者两种产品聚乙烯基材配方也不一样，中壁管材质较柔软。 最后由于以上的诸多不同，热缩中壁管和热缩护套管用法也有很多不同，热缩中壁管主要用在电缆的中间连接上，也可以用在汽车等其他产品上，而热缩护套管基本就用作电缆中间连接的的内外护套。同时热缩中壁管这种产品国外用的多一些，国内市场还不是很大。 二、电线护套管 电线护套管，是一种绝缘保护套管， 用于电线电缆外部的保护。根据材质性能可分四类：单一电线护套管、复合电线护套管、电容式电线护套管和不锈钢护套管。 电线护套管，其实也叫绝缘套管，是一种复合了绝缘材料的新型的复合材料管,它以树脂为基体和其他增强材料复合而成的绝缘套管，用于穿用电线和保护电线，故称为电线护套管。 它具有抗压力强、重量轻、内壁光滑，摩擦系数小等特点，在穿用电线时轻松，不损伤电线。 搬、运要比金属钢管和水泥管轻松、方便。施工安装简便，既省事又省力。耐腐蚀性能强、绝缘、非磁性、耐酸、耐碱、阻燃型、抗静电。 分类 电线护套管，在电工材料中有玻璃纤维电线套管, PVC护套管, 热缩套管等，都属于绝缘套管的一种，一般而言，电线护套管可分为单一电线护套管、复合电线护套管、电容式电线护套管、不锈钢护套管。
1、单一电线护套管 用非磁性材料以减少发热。单一电线护套管的绝缘结构分为有空气腔和空气腔短路两类。 空气腔套管用于10千伏及以下电压等级，导体与瓷套之间有空气腔作为辅助绝缘，可以减少套管电容，提高套管的电晕电压和滑闪电压。当电压等级较高时（20～30千伏），空气腔内部将发生电晕而使上述作用失效，这时采用空气腔短路结构。 这种瓷套管的瓷套内壁涂半导体釉，并用弹簧片与导体接通使空气腔短路，用以消除内部电晕。 2、复合电线护套管 复合电线护套管的导体与瓷套间的内腔充满变压器油，起径向绝缘作用。当电压超过35千伏时，在导体上套以绝缘管或包电缆线，以加强绝缘。复合电线护套管的导体结构有穿缆式和导杆式两种。 穿缆式利用变压器的引出电缆直接穿过套管,安装方便。当工作电流大于600安时，穿缆式结构安装比较困难，一般采用导杆式结构。 3、电容式电线护套管 |
