plc通讯电缆编程电缆自制方法图解
|

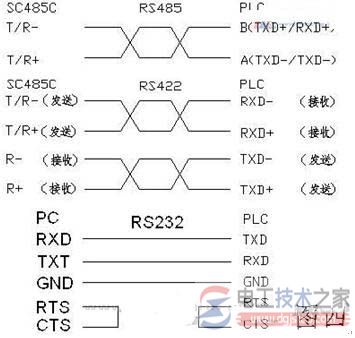

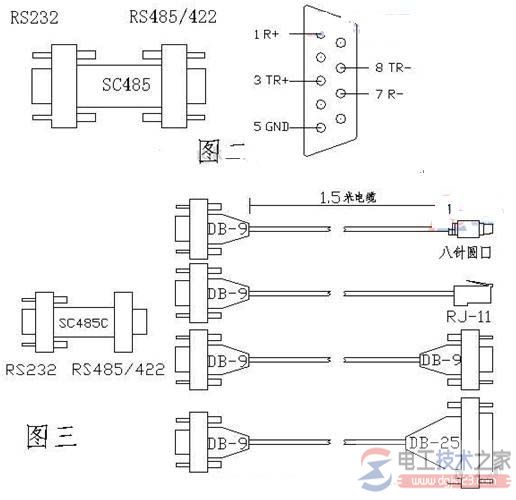

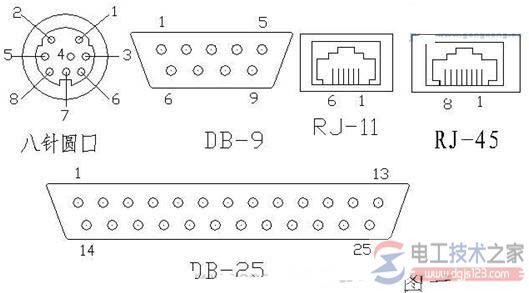

plc通讯电缆编程电缆自制方法图解 一、前言 随着可编程序控制器（plc）在工业控制领域的广泛应用，plc编程成了电气工程技术人员必须掌握的专业技能。 可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。 对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。 PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。 就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。 二、PLC编程口的型式 编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。 为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。RS-232是PC机与通信工业中应用最广泛的一种串行接口， RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。 多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信号线就可实现，如发送数据线 TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。 RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD /RXD ），不需要数字地线。速率在100kbps及 以下时通信距离达1200米以上。 表一：RS-232接口引脚定义 RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。RS－422标准是一种以平衡方式传输的标准，使用二对双绞线，每个信号以两根信号线来传输，即发送数据TXD 、 TXD- ，接收数据RXD 、 RXD- ，逻辑电平是由两条传输线之间的电位差来决定的，由于采用了双线传输，大大增强了抗共模干扰的能力，因此最大数据速率可达10MbPs（传送15m时）。若传输速率降到90kbPs时，则最大距离可达1200m，可实现全双工通信。 各厂家的编程电缆的作用就是将PLC端的RS485、RS422格式的数据转换为PC端的RS232C格式的数据，PLC端如果是RS232则只要按规则直接连接即可。因此要自制PLC编程电缆，就必须将PLC端的RS485、RS422转换为PC机能够识别的RS232C，PC才能与PLC通信，完成下载、上传、监控等工作，这就涉及到一个接口标准转换的问题。 实现接口转换有几种方法：一是用简易的电平转换电路，但一种电路只能针对一种PLC，且功能不全，性能也不太可靠，甚至可能会损坏PC机的串口； 二是用专用的接口转换IC ，但业余实现起来比较复杂，不适合自制。 这里使用一种成品通讯接口转换器，可以实现RS232/RS485/RS422的转换，由于是专用的通讯接口转换器，使用起来很方便且性能可靠，价格也比较低。 该类产品市场上比较多，以四川德阳四星电子的产品SC-485C接口转换器为例，该转换器用于RS232到RS485/RS422的通讯转换,体积小巧,只有两个DB-9插头大小,采用串口窃电技术，不需外接电源。 SC-485C的结构及引脚定义如图二所示。RS232端为DB-9的孔座，可以直接插在PC机的COM口上，RS485/RS422端为DB-9的针座， RS485时使用3脚和8脚, RS422时用3脚、8脚、1脚和7脚。利用该接口转换器制作编程电缆如图三所示。左侧为SC-485C接口转换器，右侧从上而下分别为DIN-8、RJ11、DB-9和DB25插头的编程电缆，电缆靠近接口转换器一边的插头均为DB-9孔型插头，另一头均为针插头，分别对应不同物理结构的PLC编程口。 接线时根据PLC端是RS485还是RS422选择对应的引脚，按照“发送接接收，接收接发送，正接正，负接负”的规律连接，SC-485C接口转换器与PLC RS485、RS422接口接线图和PC与PLC RS232接口接线见图四。 要做好一根编程电缆，除了要进行RS232/RS485/RS422之间的接口转换外，还必须了解PLC编程口各引脚的定义，因为即使是采用同一种接口标准，不同厂家的PLC其引脚分布也是不相同的。表二提供了几种主流PLC的引脚定义，供自制时参考。 |
