绘制电气原理图设计规则六条

有关绘制电气原理图的几条设计规则，绘制电气原理图应遵循的主要规则，包括原理图应分成若干图区、电气线路分为主电路和辅助电路、原理图上应注出必要的技术数据或说明等。

电气原理图表示电气控制线路的工作原理、各电器元件的作用和相互关系，它包括所有电气元件的导电部件和接线端点，但不反映电气元件的实际位置、大小和连线情况。

绘制电气原理图应遵循的主要规则：

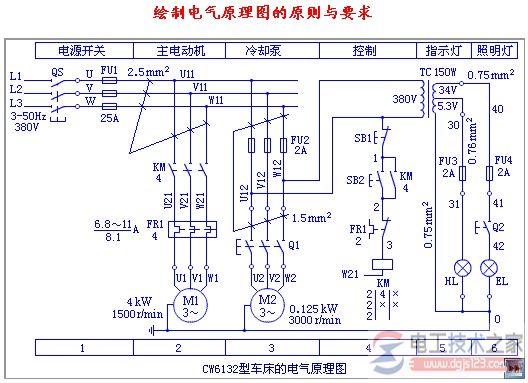

1、原理图应分成若干图区：复杂的图采用纵横分区，纵向用大写字母编号，横向用数字标号；简单的图可只作横向分区，图区的编号写在图的下部，并在原理图的上方标明该区电路的用途与作用。
