电气元器件符号大全_电器元件与电气元件的区别
|
有关电气元器件的相关符号，电器元件与电气元件的区别，电气元器件符号的图文表示形式，电气系统图中常用电气元器件符号，电气设备常用文字符号新旧对照表，常用电子元器件电气图形符号。 电气元器件符号文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插 头 XP 插 座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E 发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 转换器B 光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM 图文符

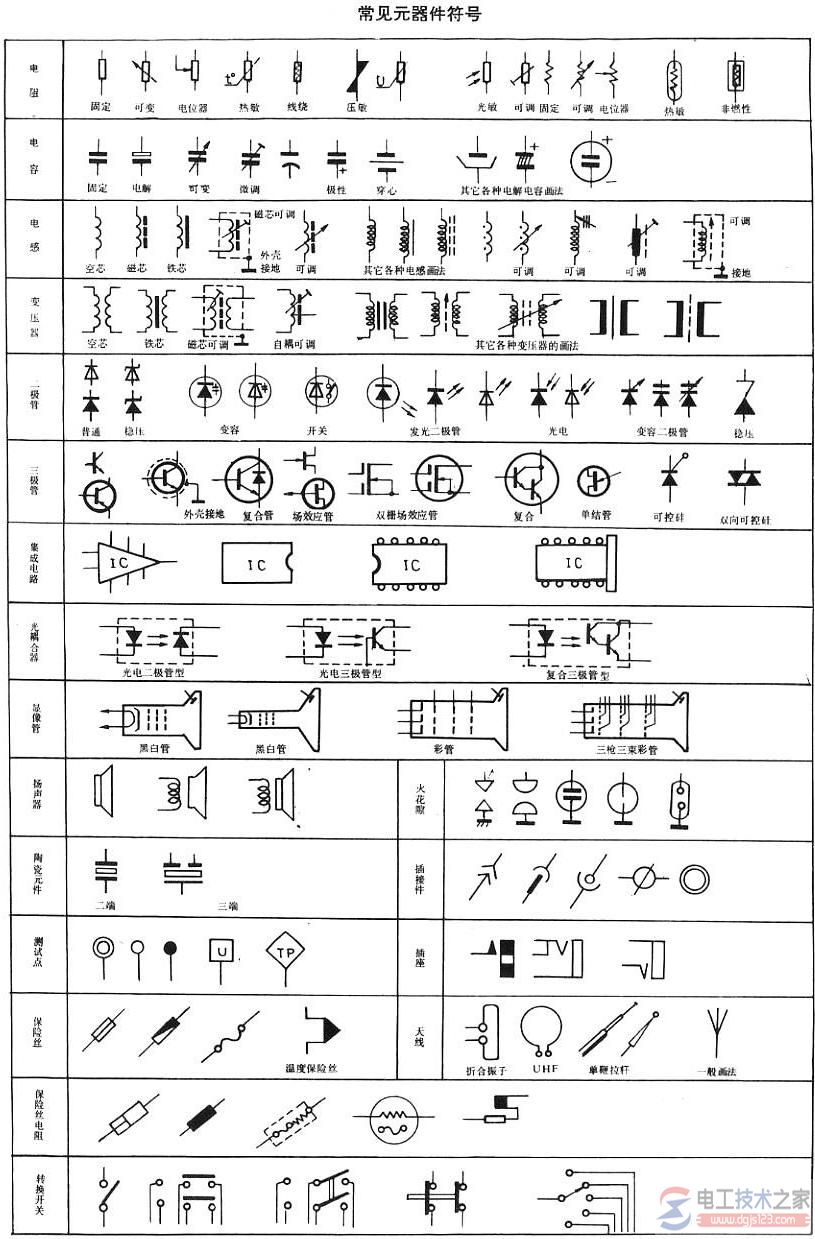

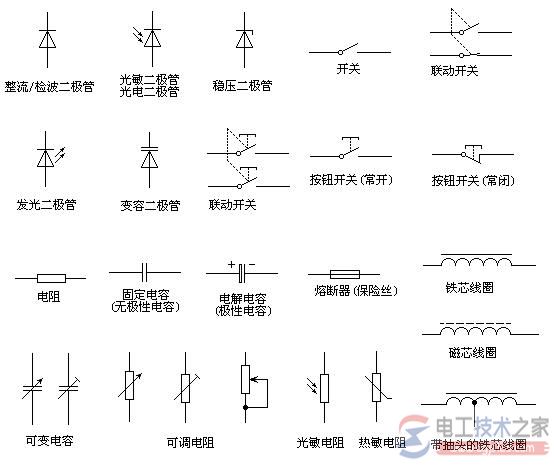

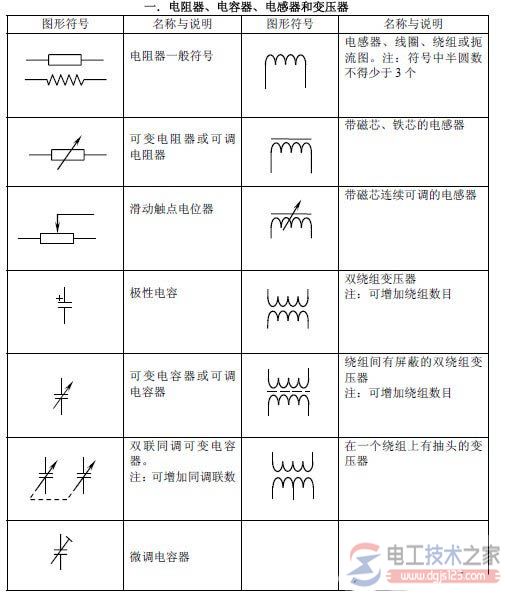

一、电器元件与电气元件的区别 电器元件：实现对电路或用电设备的控制、调节~~·等作用的电工装备；（不同一个行业的人称是：电视机、洗衣机等） 电器元件是构成电气元件的细胞。 电器元件是指我们平时所用的电器，如；电风扇，电空调机，电视机，洗衣机等。而电气元件指的是构成电器元件的部件，如三极管，二极管，电容，电阻等部件。 二、电气系统图中常用电气元器件符号 电气系统图里的常用电气元器件符号有哪些？ 电气设备常用文字符号新旧对照表 名称文字符号 新旧 (一)常用基本文字符号 电桥ABDQ 晶体管放大器ADDF 集成电路放大器AJ 印刷电路板AP 抽屉柜AT 旋转变压器(测速发电机)TGCF 电容器CC 发热器件EHRJ 照明灯ELZD 空气调节器EV 过电压放电器件避雷器FBL 具有瞬时动作的限流保护器件FASX 具有延时动作的限流保护器件FRYX 具有延时和瞬时动作的限流保护器件FSYSX 熔断器FURD 限压保护器件FVRD 同步发电机GSTF 异步发电机GAYF 蓄电池GBXC 声响指示器HAYS 光指示器HLGS 指示灯HLSD 瞬时有或无继电器，交流继电器KAJ 接触器KMC 极化继电器KPJJ 簧片继电器KP 延时有或无继电器KTSJ 电感器LL 电抗器LDK 电动机MD 同步电动机MSTD 异步电动机MAYD 电流表PAI 电压表PVU 电能表PJWh 断路器QFDL 电动机保护开关QM 隔离开关QSGLK 电阻器RR 电位器RPW 控制开关SAKK 选择开关XK 按钮开关SBAK 电流互感器TALH 控制变压器TCKB 电力变压器TMLB 电压互感器TVYH 整流器UZL 二极管VD 晶体管B 晶闸管KG 电子管VEG 控制电路用电源的整流器VCKZ 连接片XBLP 测试插孔XJ 插头XPCT 插座XSCZ 端子板XTJX 电磁铁YADT 电磁制动器YBZD 电磁离合器YVCLH 电磁吸盘YHCX 电动阀YM 电磁阀YV (二)常用辅助文字符号 电流AL 交流ACJL 自动A，AUTZ 加速ACCJS 附加ADDF 可调ADJT 辅助AUXFZ 异步ASYY 制动B，BRKZD 黑BK 蓝BLA 向后BWH 控制CK 直流DCZL 紧急EM 低LD 正，向前FWQ 绿GNL 高HG 输入INSR 感应INDY 左LZU 主，中MZ 手动M，MANS 断开OFFDK 闭合ONBH 输出OUTSC 记录RJL 右RYO 反RF 红RDH 复位R，RSTF 备用RESBY 信号SX 起动STQ 停止STPT 同步SYNT 温度TW 时间TS 速度VSD 电压速度VY 白WHB 黄YEU 三、常用电子元器件电气图形符号 1、电阻器、电容器、电感器和变压器

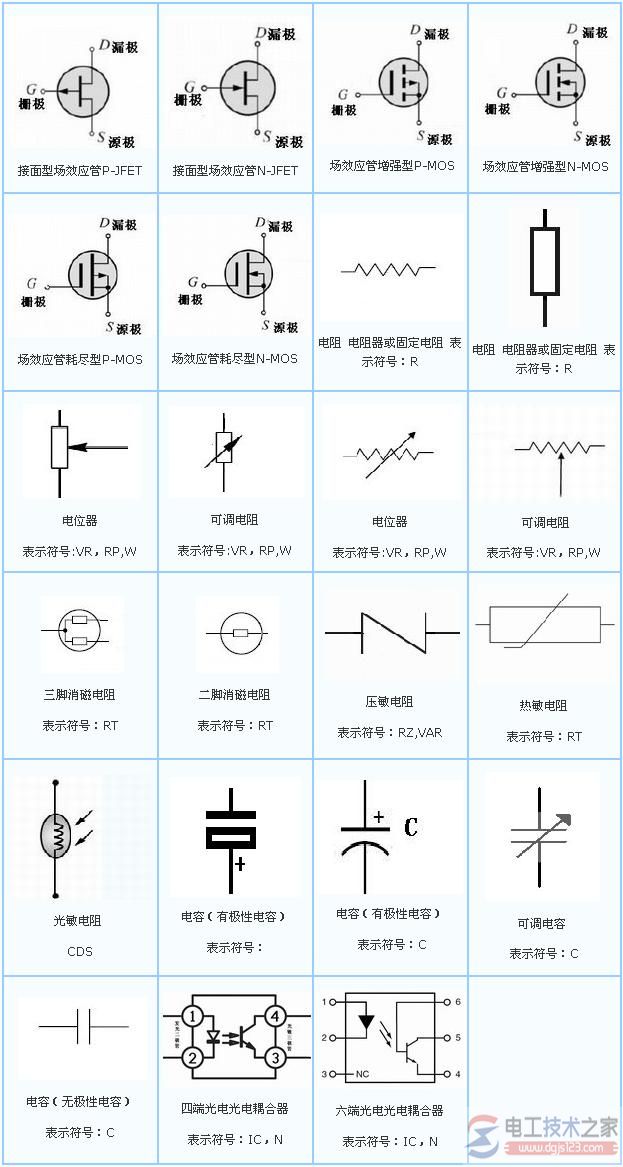

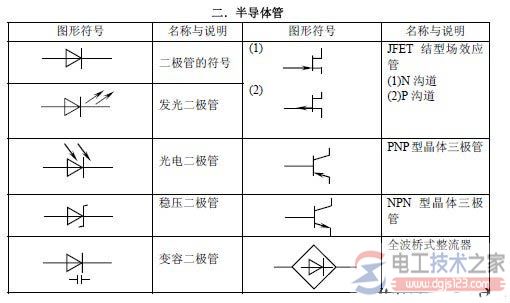

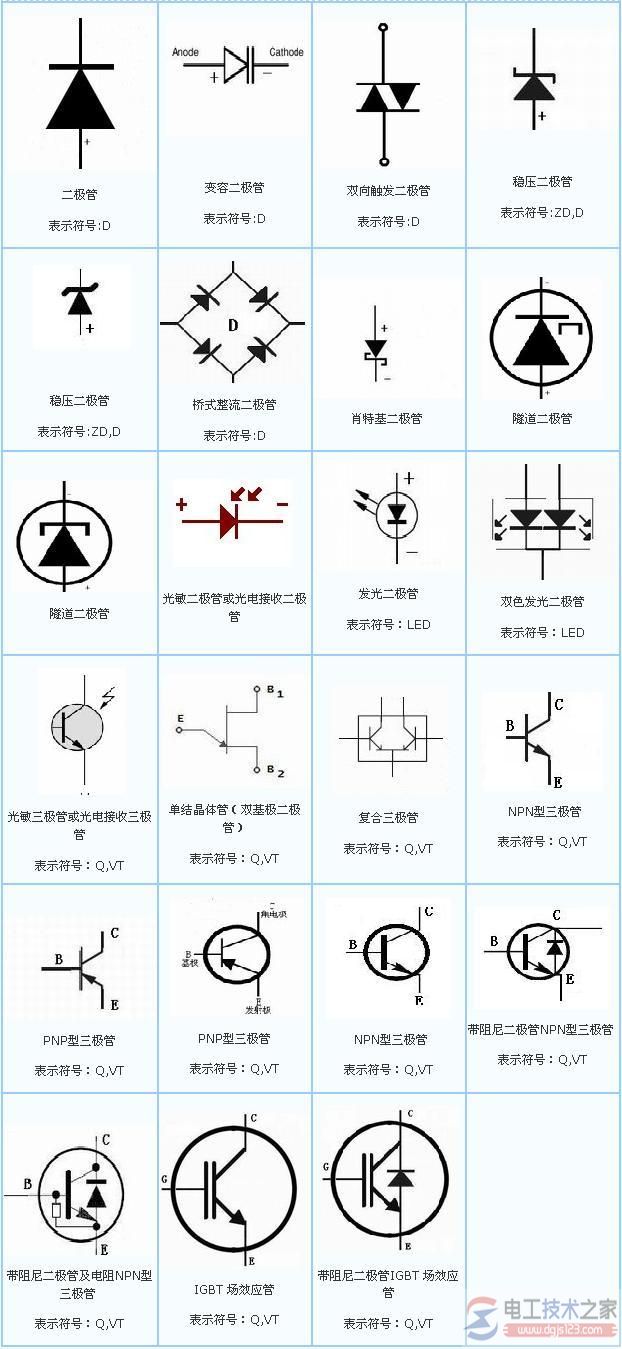

2、半导体管

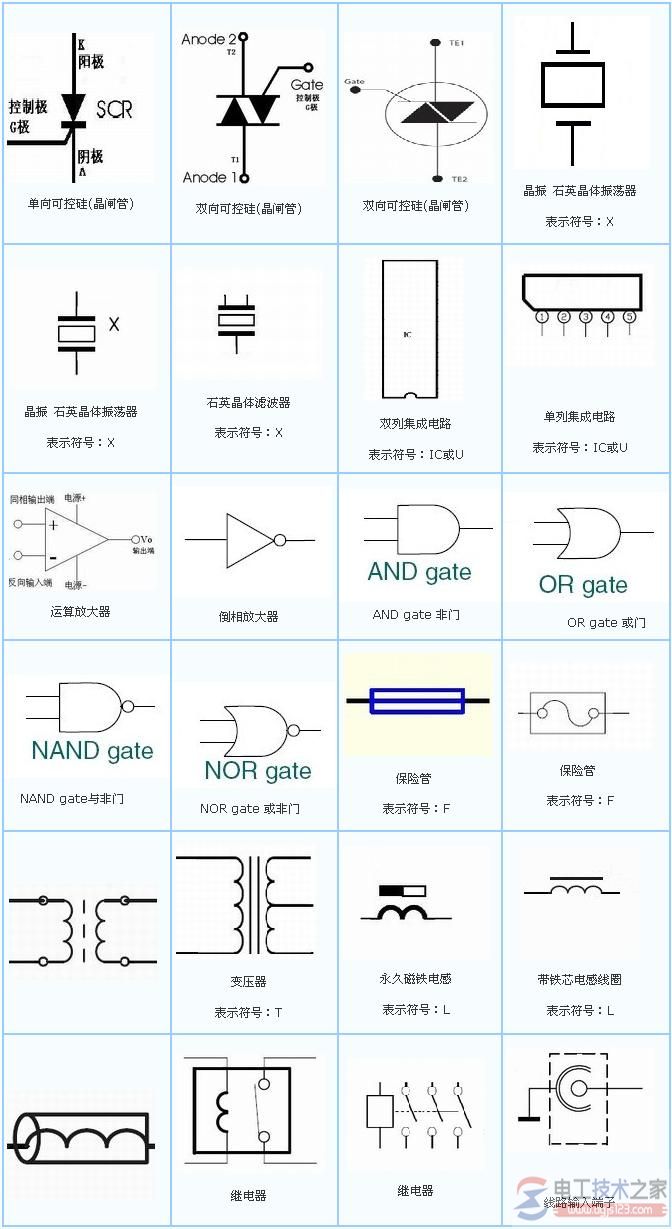

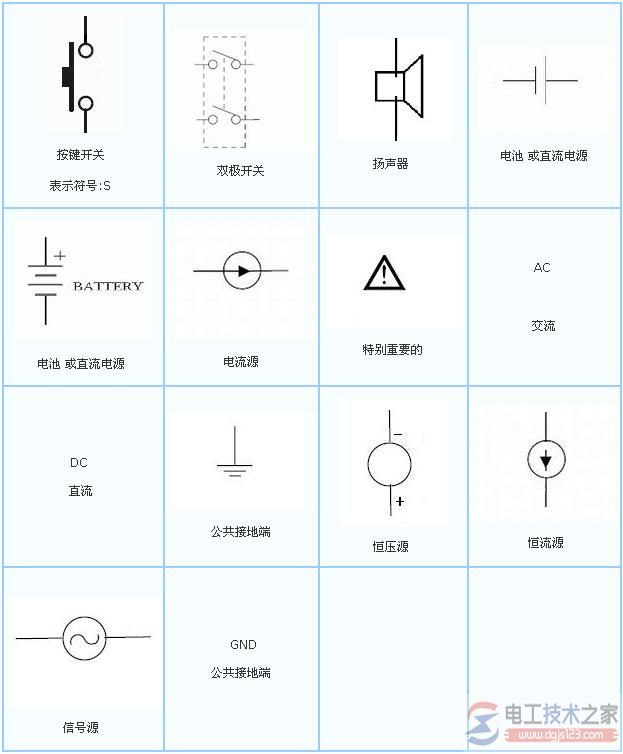

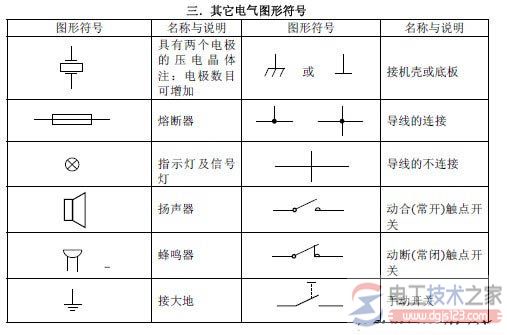

3、其它电气图形符号
|
