多个功率表的接线方法与接线图

有关多个功率表的接线方法与接线图，三相功率表的接线方法分为WP4000变频功率分析仪接线方法、DMC300分布式测控系统接线方法、DP800数字功率计接线方法、AP2003三相变频功率标准表。

三相功率表接线方法

一、WP4000变频功率分析仪接线方法

WP4000变频功率分析仪是一款适用于变压器、整流器、逆变器、变频器等各类变流器及电机、电器产品的检试验、能效评测及谐波分析的宽频带、高精度功率分析仪，这款功率表接线根据测量的不同有两表法和三表法，接线如图所示：

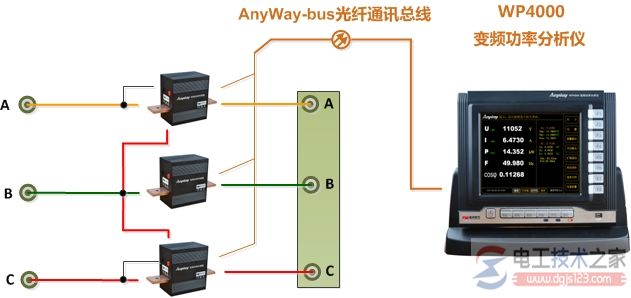

功率表接线1：WP4000变频功率分析仪两表法接线（Ib直接测量）

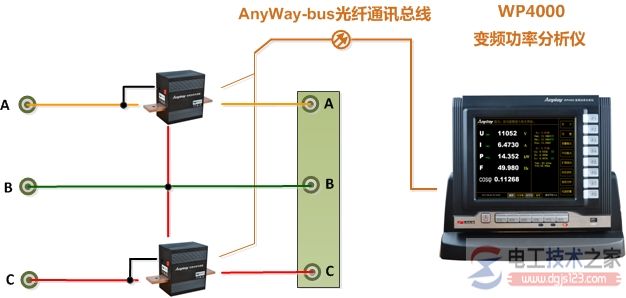

功率表接线2：WP4000变频功率分析仪两表法接线(Ib矢量运算得到)

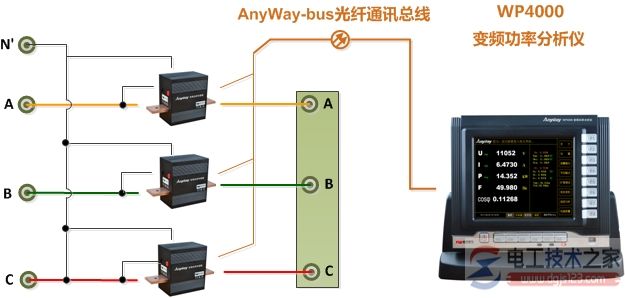

功率表接线3：WP4000变频功率分析仪三表法接线(N' 为中心线为三相四线制接法，N' 为空时为三相三线制接法)

备注：WP3000变频功率分析仪接线与WP4000变频功率分析仪的接线方式一样。

二、DMC300分布式测控系统接线方法

DMC300分布式测控系统的电量测量系统是一种输入信号在前端由分布式测控子站转化成数字信号，经光纤与DMC300数字主机之间进行数据交换的电量测量系统，通讯采用自主研发的AnyWay-bus现场光纤总线技术，与上位机测控管理软件可迅速构建高性能、可灵活扩展功率测试系统，这种功率表接线灵活，可以大量应用在稳态数据测量场合。

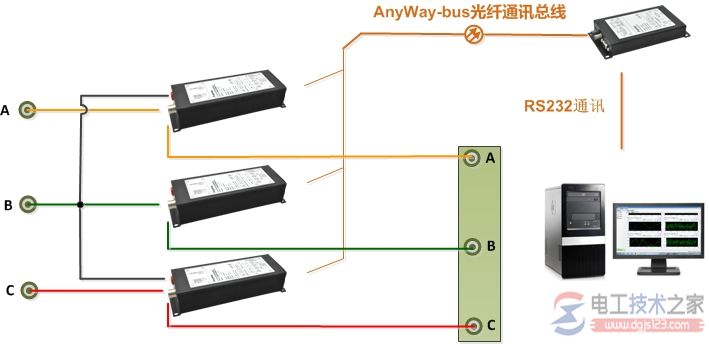

功率表接线4：DMC300分布式测控系统两表法(Ib直接测量)

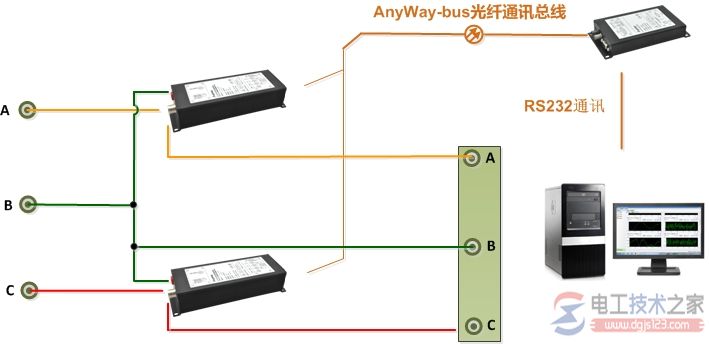

功率表接线5：DMC300分布式测控系统两表法(Ib矢量运算得到)

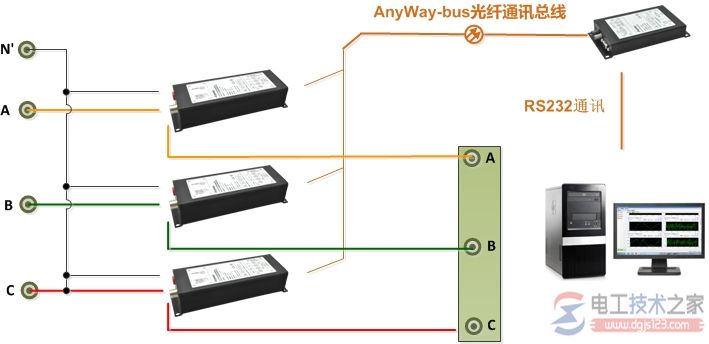

功率表接线6：DMC300分布式测控系统三表法接线(N' 为中心线为三相四线制接法，N' 为空时为三相三线制接法)

三、DP800数字功率计接线方法

DP800数字功率计是一款低成本、高精度、适合5～400Hz三相正弦交流电有功功率测量的数字化虚拟仪器。它的接线方式与DMC300分布式测控系统的电量测量接线方式一样。

四、AP2003三相变频功率标准表

AP2003三相变频功率标准表是一款宽频带、高精度、低角差的三相多功能标准表，可用于替代各种多功能校验仪实现各种有功功率表或的校准与检定。这中功率表接线方法可以参考DMC300分布式测控系统。
