555定时器引脚图_555定时器电路组成

有关555定时器引脚图，555定时器电路组成，集成时基电路又称为集成定时器或555电路，555定时器电路的工作原理，555定时器电路的电路组成，以及555芯片引脚图,555管脚图。

一、555定时器引脚图与功能

集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。

电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器。556和7556是双定时器。双极型的电源电压VCC＝ 5V～ 15V，输出的最大电流可达200mA，CMOS型的电源电压为 3～ 18V。

1、555定时器电路的工作原理

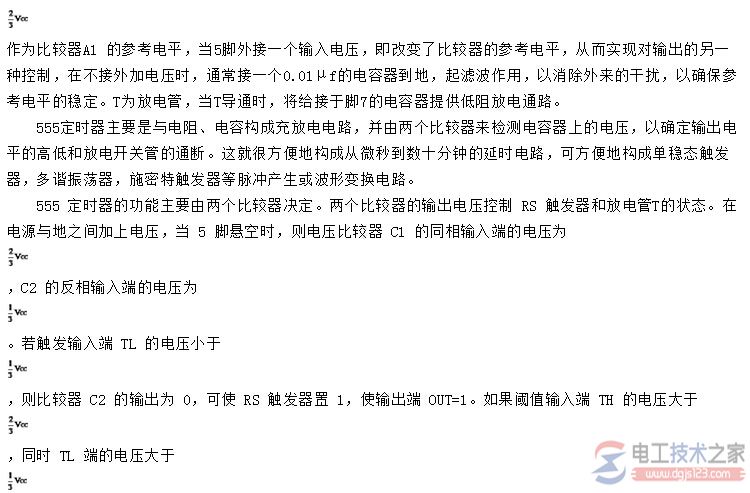

555电路的内部电路方框图如图1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只 5KΩ的电阻器构成的分压器提供。它们分别使高电平比较器A1 的同相输入端和低电平比较器A2的反相输入端的参考电平为

2、555定时器电路的电路组成

图1是555 定时器的电路结构图，它由五个部分组成:

1）比较器：电压比较器A1和A2是两个结构完全相同的理想运算放大器。比较器有两个输入端，分别用U 和U-表示相应输入端上所加的电压，用uc表示比较器的比较结果。当U >U-时,uc=1; 而U

(a)(b)

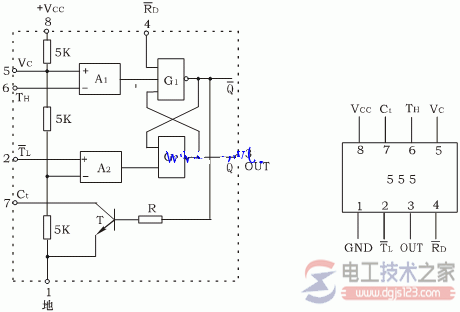

图1 555定时器内部框图及引脚排列

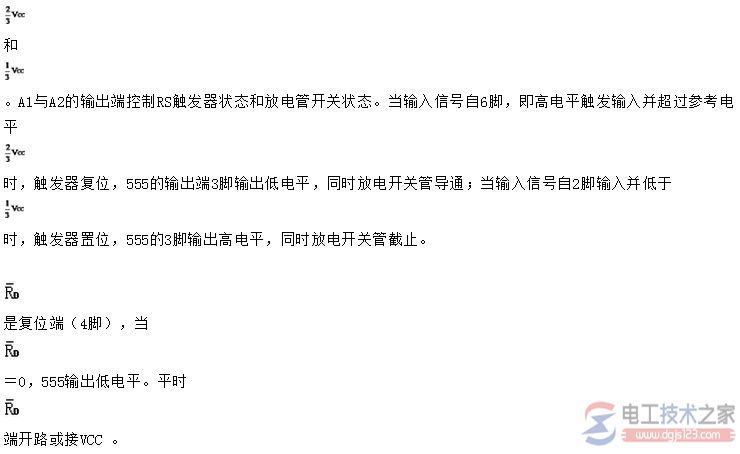

VC是控制电压端（5脚），平时输出

，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。

3.555定时器电路的引脚功能

1脚：外接电源负端VSS或接地，一般情况下接地。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。

3脚：输出端Vo

2脚：低触发端TL

6脚：高触发端TH

4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。

4.555定时器电路的功能表
