铝芯电缆载流量表与计算铝芯电缆载流量的口诀

铝芯电缆载流量表与计算铝芯电缆载流量的口诀

电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

电阻=电导率*导体长度/导体截面积，按照这个公式可以根据欧姆定律计算出电流在导体上产生的压降，只要压降满足要求，也就是电阻不会大到使导体发热超标就是合格的线径。

需要根据电导率表知道各种材质导体的导电特性。

知道了电压和功率，即可估算线上电流了，比如要限制线上压降为 -10%（这是一般低压用电电路的要求）以220V为例，线上压降大概在20V左右，那么就知道了线上的电流和端电压，就可以计算出导线允许的最大电阻，根据给的公式就可以计算不同材质的导线最小使用的截面积是多少。

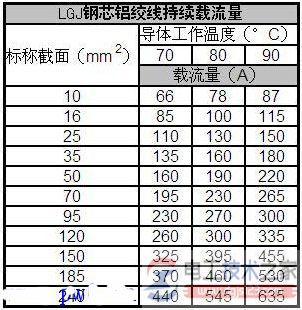

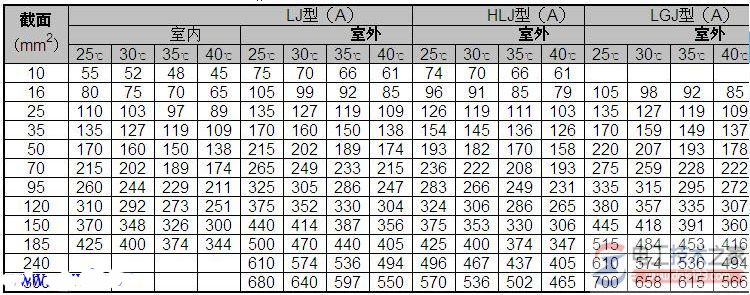

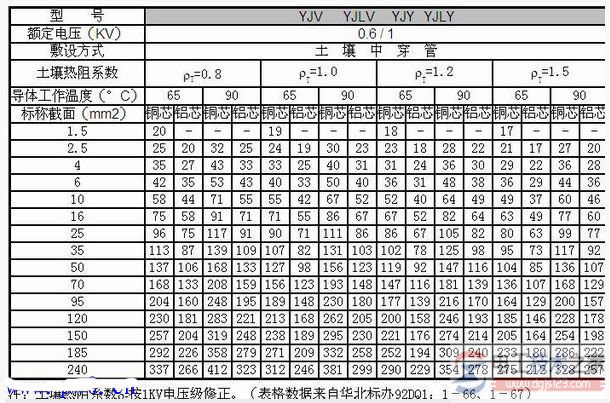

电缆载流量表：

计算铝芯电缆载流量选择电缆（根据电流选择电缆）：
导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1、口诀
铝芯绝缘线载流量与截面的倍数关系
10下五，100上二，
25、35，四、三界，.
70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。

说明：
口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：
1～10 16、25 35、50 70、95 120以上
五倍 四倍 三倍 二倍半 二倍

现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10 以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：
当截面为6平方毫米时，算得载流量为30安；
当截面为150平方毫米时，算得载流量为300安；
当截面为70平方毫米时，算得载流量为175安；

从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。
