【串联谐振型感应加热电源逆变器的运行状态】

在设计感应加热电源的过程中，经常会用到串联谐振和并联谐振，这二种设计方案有什么样的优点与特性，一起来了解下。

串联谐振型感应加热电源逆变器的运行状态、特点及优势。

在串联谐振型的感应加热电源中，其机体的逆变器输出电压在显示过程中为近似方波，由于电路工作在谐振频率附近，使振荡电路对于基波具有最小阻抗。

负载电流j近似正弦波，同时，为避免逆变器上、下桥臂间的直通，换流必须遵循先关断后导通的原则，在关断与导通之间必须留有足够的死区时间。

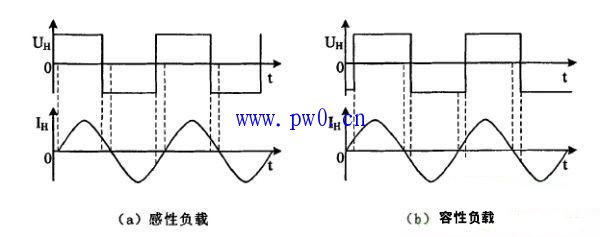

串联谐振电路设计原理图：

上图中分别显示了容性负载和感性负载的输出波形。

当串联谐振结构的感应加热电源逆变器工作在容性负载时，它的波形如图中（b）图所示，由图可见其工作在容性负载状态时，输出电流的相位超前于电压相位。

因此，在负载电压仍为正时，电流先过零，上、下桥臂间的换流则从上（下）桥臂的二极管换至下（上）桥臂的MOSFE下。

由于MOSFE丁寄生的反并联二极管具有慢的反向恢复特性，使得在换流时会产生较大的反向恢复电流，而使器件产生较大的开关损耗，而且在二极管反向恢复电流迅速降至零时，会在与MOSFET串联的寄生电感中产生大的感生电势，而使MOSFET受到很高的电压尖峰的冲击。
