企业供配电系统电力负荷如何计算？

有关企业供配电系统电力负荷的计算方法，将供配电系统中各电气设备所在点的电力负荷进行计算，包括负荷系统数，线路供电效率，用电设备组在实际运行功率时的平均效率等。

思路：供配电系统中各种电气设备的选择都离不开计算负荷，因此必须将供配电系统中各电气设备所在点的电力负荷进行计算。计算必须从设备端依次向电源端逐步推算。

1、需要系数的含义

式中：kå——同时使用系数，为在最大负荷工作班某组工作着的用电设备容量与接于线路中全部用电设备总额定容量之比；

kl——负荷系数，用电设备不一定满负荷运行，此系数表示工作着的用电设备实际所需功率与其额定容量之比；

ηwl——线路供电效率；

η——用电设备组在实际运行功率时的平均效率。

需要系数法由于简单易行，为设计人员普遍接受，是当前通用的求取计算负荷的方法。需要系数法的数据来源于大量的测定和统计，但这种方法的缺点是将需要系数kd看作与负荷群中设备多少及设备容量悬殊情况都无关的固定值，这是不严格的。

事实上，只有当设备台数足够多，总容量足够大，且无特大型用电设备时，kd才能趋于一个稳定数值。

因此，需要系数法比较适用于求全厂或大型车间变电所的计算负荷。

2、采用需要系数法求计算负荷的计算步骤：

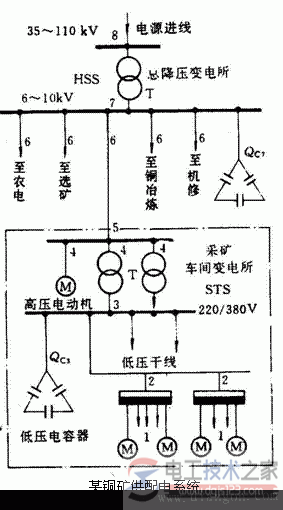

以图示某铜矿35kv变电所为例，说明采用需要系数法计算各级计算负荷的方法。

①单台用电设备的计算负荷

有功计算负荷：

无功计算负荷： q ca·1=pca·1tanj

计算目的：用于选择分支线导线及其上的开关设备。

②用电设备组的计算负荷

有功计算负荷： p ca·2=kd∑pe

无功计算负荷：q ca·2=p ca·2tanjwm

视在计算负荷：或者s ca·2=p ca·2/cosjwm

计算目的：用于选择各组配电干线及其上的开关设备。

③确定车间配电干线，或变电所低压母线上的计算负荷

总有功计算负荷：pca·3＝ｋ∑σp ca·2

总无功计算负荷：qca·3＝ｋ∑σq ca·2

总视在计算负荷：

ｋ∑－－最大负荷时的同时系数。考虑各用电设备组的最大计算负荷不会同时出现而引入的系数。

计算目的：用于选择车间配电干线及其上的开关设备，或者用于低压母线的选择及车间变电所电力变压器容量的选择。

无功补偿容量计算

如果变电所的低压母线上装有无功补偿用的静电电容器组，即qca·3＝ｋå·σqca·2－qc3

④确定车间变电所中变压器高压侧的计算负荷。

有功计算负荷：pca·4＝pca·3 δpt2

无功计算负荷：qca·4＝qca·3 δqt2

视在计算负荷：

式中：?δpt2、δqt2－－变压器的有功损耗与无功损耗(kw、kvar)，经验公式估算：

对sjl1等型电力变压器：δpt2≈0.02sca·3(kw)，δqt2≈0.08sca·3(kvar)

对sl7、s7、s9、s10等低损耗型电力变压器：δpt2≈0.015sca·3(kw)，δqt2≈0.06sca·3(kvar)

上式中：sca·3－－变压器低压母线上的计算负荷(kva)。
