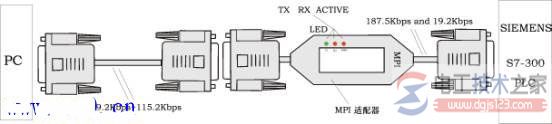

PC/MPI (Isolated) Cable(产品订货号为: 6ES7 972-0CA23-0XA0)适配器亦称为PC适配器(PC Adapter),实现RS232到RS485接口的电平转换和RS232到MPI(MultiPoint Interface)协议的转换,用于连接Siemens S7-300/400 系列PLC的MPI口(RS485)和PC的COM口(RS232).

PC/MPI Cable V5.3是面向通用型设计的适配器,在RS232端口和RS485端口均设有浪涌保护和防雷击保护电路,可任意带电插拔,适用于西门子S7-300/400全系列PLC及其它带有MPI接口的装置。

PC/MPI Isolated Cable V5.3是面向工业设计的光电隔离型适配器,在RS232端口和RS485端口均设有浪涌保护和防雷击保护电路,可任意带电插拔,适用于西门子S7-300/400全系列PLC及其它带有MPI接口的装置,特别适合于干扰较大易损坏通信口的工业现场,电路中的各种保护措施保证了系统的安全运行。

PC/MPI (Isolated) Cable V5.3可连接西门子S7-300/400PLC与第三方触摸屏通信，如EVIEW、威纶、昆仑通态等触摸屏。

特性及主要技术参数：
电源：由PLC的MPI端口24VDC供电，功耗约1W，带过流保护和浪涌保护
隔离电压：2500VDC【仅ISO（Isloated Cable）型具有】
RS232端口具有防浪涌保护，RS485端口具有600W防雷击保护和过流保护
RS232端口波特率：19.2Kbps~115.2Kbps标准波特率自动适应
MPI端口波特率:187.5Kbps和19.2Kbps自动适应
支持PLC连接第三方触摸屏通信
带工作指示灯、数据接收指示灯和数据传送指示灯
工作温度：-20~75℃
电缆总长度：5.5M

STEP7 软件的设置：
