消弧线圈的安装位置及要求

在电力系统中，消弧线圈安装在什么位置合适，消弧线圈的作用是什么，在安装消弧线畔圈时有哪些具体要求，电工天下小编带大家来了解下。

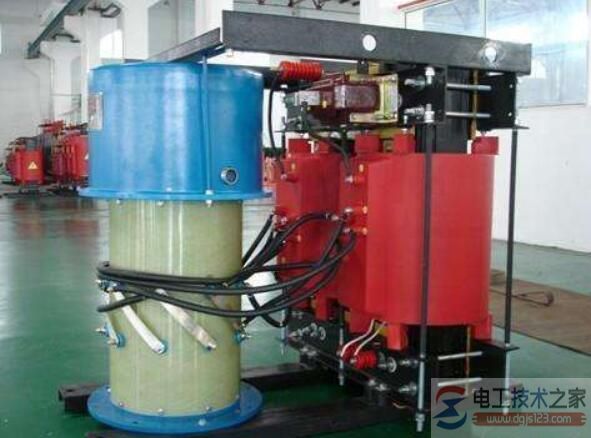

消弧线圈是一种带铁芯的电感线圈，应用在中性点接地系统中，电力系统输电线路经消弧线圈接地，为小电流接地系统的一种。

当线路发生短路接地时，电流在30A以上的情况下，放电间隙产生的电压会升高2.5-3倍的线电压。

当电网发生单相接地故障后，故障点流过电容电流，消弧线圈提供电感电流进行补偿，使故障点电流降至10A以下，有利于防止弧光过零后重燃，达到灭弧的目的，防止高幅值过电压出现的几率，防止事故进一步扩大。

当消弧线圈正确调谐时，不仅可以有效的减少产生弧光接地过电压的机率，还可以有效的抑制过电压的辐值，同时也最大限度的减小了故障点热破坏作用及接地网的电压等。

当变压器中性点加装消弧线圈后，放电处电压在电感线圈阻尼作用下，得不到升高，从而减小了放电电流的大小，电流减小了，也就起到了消弧的作用。当两电流的量值小于发生电弧的最小电流时，电弧就不会发生，也不会出现谐振过电压现象。
