电力换算公式_电能计算公式_电工常用单位换算公式
|
有关电力换算公式，电工常用单位换算公式有哪些，作为维修电工来讲，掌握必要的电能计算公式很有必要，电工天下小编整理了电力电能计算公式，有需要的朋友参考下。 一、电力单位与换算公式 电工学常用单位与公式及换算

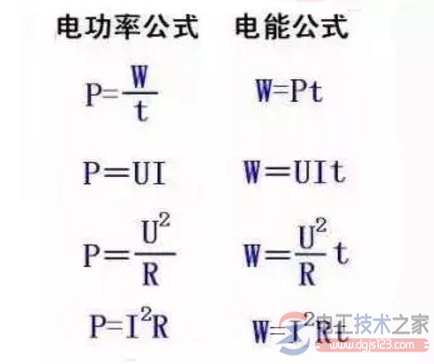

公式： 电功：电流在一段时间内通过某一电路，电场力所做的功 W表示功，功的单位是：焦耳（J） W=P*t P---功率（单位：瓦w） t---时间（单位：秒s） W=U*I*t U---电压（单位：伏V） I---电流（单位：安A） t---时间（单位：秒s） W=I^2*R*t I---电流（单位：安A） R---电阻（单位：欧Ω） t---时间（单位：秒s） W=U^2/R*t U---电压（单位：伏V） R---电阻（单位：欧Ω） t---时间（单位：秒s） 功率：是指物体在单位时间内所做的功 P表示功率，功率单位是：瓦特(W) P=W/t W---电功（单位：焦j或千瓦时kWh） t---时间（单位：秒s） P=U*I U---电压（单位：伏V） I---电流（单位：安A） P=U^2/R（只能用于纯电阻电路） U---电压（单位：伏V） R---电阻（单位：欧Ω） P=I^2*R（只能用于纯电阻电路） I---电流（单位：安A） R---电阻（单位：欧Ω） 电荷：物体或构成物体的质点所带电的量，是物体或系统中元电荷的代数和 Q表示电荷，电荷的单位是：库仑(C) 电流：指电荷的定向移动 I表示电流，电流的单位是：安培（A） 电流密度：单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定 J表示电流密度，电流的单位是：安培/方米A/㎡ 电压：电势电位差， 电压:电压单位之间的换算.(电压单位有MV吗?不是小写m,是大写M) 1MV=1000KV=1000000V=1000000000mV=1000000000000μV U表示电压，电压单位是：伏特（V） U=I*R I---电流（单位：安A） R---电阻（单位：欧Ω） U=P/I P---功率（单位：瓦w） I---电流（单位：安A） U=I*ρ*L/S I---电流（单位：安A） ρ---电阻率（单位：欧姆·米Ω·m） L---物体长度（单位：米m） S---物体的截面面积（单位：平方米㎡） 电容：指在给定电位差下的电荷储藏量 F表示电容，电容的单位是：法拉（F） 电容率：测定在一个电容两电极之间和周围全部只有绝缘油充满时的电容与同样电板的真空电容之比。 电阻：来表示导体对电流阻碍作用的大小 电阻:电阻单位之间的换算. 1KΩ=1000Ω R表示电阻，电阻的单位是：欧姆（Ω） R=U/I U---电压（单位：伏V） I---电流（单位：安A） R=ρ*L/S ρ---电阻率（单位：欧姆·米Ω·m） L---物体长度（单位：米m） S---物体的截面面积（单位：平方米㎡） 电导：表示某一种导体传输电流能力强弱程度 G表示物体的电导，电导的单位是：西门子（S）或者欧姆（Ω） G=1/R R---电阻（单位：欧Ω） G=I/U I---电流（单位：安A） U---电压（单位：伏V） 电阻率：某种材料制成的长1米、横截面积是1平方毫米的在常温下（20℃时）导线的电阻 ρ表示电阻率，电阻率单位是：欧姆·米(Ω·m) ρ=1/κ κ---电阻率（单位：西门子/米S/m） ρ=R*S/L S---横截面积（单位：平方米㎡） R---电阻（单位：欧Ω） L---导线的长度（单位：米m） ρ=E/J E---电场强度(单位：牛/库N/C) J---电流密度(单位：安/平方米A/㎡) ρ=ρo*(1 a*t) ρo---0℃时的电阻率（单位：欧姆·米Ω·m） t---摄氏温度(单位：摄氏度) a---电阻率温度系数 电导率：指在介质中该量与电场强度之积等于传导电流密度。电导率是电阻率的倒数。 κ（希腊字母不是字母K）表示电导率，电导率的单位是：西门子/米（S/m） κ=1/ρ ρ---电阻率（单位：欧姆·米Ω·m） 电感：即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变 L表示电感，电感的单位是：亨利（H） 电抗：电容和电感在电路中对交流电引起的阻碍作用总称为电抗 X表示电抗，电抗的单位是：欧姆（Ω） X=XLXc XL---电路的感抗 Xc---电路的容抗 感抗：一般是因为电路中存在电感电路（如线圈）由此产生的变化的电磁场，会产生相应的阻碍电流流动的电动力。电流变化越大，即电路频率越大，感抗越大；感抗会引起电流与电压之间的相位差。 XL=ωL ω---角频率（单位：弧度/每秒rad/s） L---电感（单位：亨利H） XL=2*π*f*L f---频率（单位：赫兹Hz） L---电感（单位：亨利H） 容抗：交流电频率越高，容抗越小，即电容的阻碍作用越小。容抗同样会引起电流与电容两端电压的相位差。 Xc=1/（ω*C） ω---角频率（单位：弧度/每秒rad/s） C---电容（单位：法拉F） Xc=1/（2*π*f*C） f---频率（单位：赫兹Hz） C---电容（单位：法拉F） 角频率---在简谐振动中，频率的2π倍叫角频率。 ω表示角频率，角频率单位是：弧度/每秒（rad/s） ω=2*π*f f---频率（单位：赫兹H） 加载其电感量按下式计算 线圈公式 阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此： 电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH 据此可以算出绕线圈数： 圈数=[电感量*{(18*圈直径(吋)) (40*圈长(吋))}]÷圈直径(吋) 圈数=[8.116*{(18*2.047) (40*3.74)}]÷2.047=19圈 空心电感计算公式 L(mH)=(0.08D.D.N.N)/(3D 9W 10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式 l=(0.01*D*N*N)/(L/D 0.44) 线圈电感量l单位:微亨 线圈直径D单位:cm 线圈匝数N单位:匝 线圈长度L单位:cm 频率电感电容计算公式 l=25330.3/[(f0*f0)*c] 工作频率:f0单位:MHZ本题f0=125KHZ=0.125 谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q 值决定 谐振电感:l单位:微亨 线圈电感的计算公式 1、针对环行CORE，有以下公式可利用:(IRON) L=N2．ALL=电感值（H) H-DC=0.4πNI/lN=线圈匝数(圈) AL=感应系数 H-DC=直流磁化力I=通过电流(A) |
