三相线的电线颜色，三相五线制标准导线颜色
|

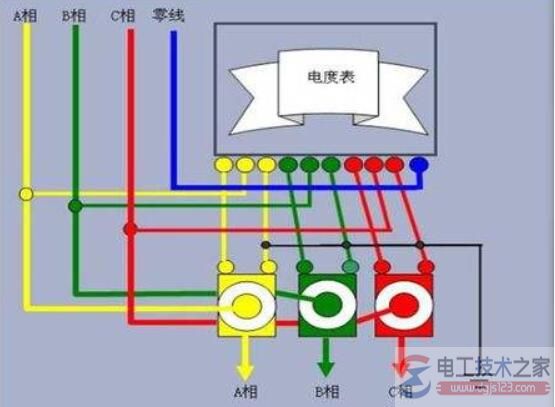

本文介绍了三相线的电线颜色，三相电的线是什么颜色，各类导线的颜色标志，以及三相五线制标准导线颜色，对这块知识感兴趣的电工朋友，可以学习参考下。 一、三相线的电线颜色A相为黄色，B相为绿色，C相为红色。几种常见的叫法：A,B,C,L1,L2,L3,U,V,W，顺序一样。电机中接线一般为UVW和XYZ。 很多电工朋友，对三相电的线是什么颜色，并不是太了解，以下为知识点： 分黄、绿、红三种颜色，或叫A、B、C三项，或U、V、W相，是相对应的，三相相电压都为220V，线电压为380V，如果负载不平衡，容易烧毁线路。
附1，各类导线的颜色标志 根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志： 1、黑色——装置和设备的内部布线； 2、棕色——直流电路的正极； 3、红色——交流三相电路的第三相；——半导体三极管的集电极；——半导体二极管、整流二极管、晶闸管的阴极； 4、黄色——交流三相电路的第一相 ——半导体三极管的基极；——晶闸管和双向晶闸管的门极； 5、绿色——交流三相电路的第二相； 6、蓝色——直流电路的负极；——半导体三极管的发射极；——半导体二极管、整流二极管、晶闸管的阳极； 7、淡蓝色——交流三相电路的零线或中性线；——直流电路的接地中间线； 8、白色——双向晶闸管的主电极；——无指定用色的半导体电路； 9、黄绿双色——安全用的接地线； 10、红、黑色并行——用双芯导线或双根绞线连接的交流电路。 三相电缆的颜色国家规定为：相线为黄、绿、红（俗称的火线），中性线（零线）接线的颜色为淡蓝，地线接线的颜色为：黄绿相间。 相线排列顺序：一般从方向上说是从上到下、从左到右、从前到后依次为黄、绿、红。以上是国家标准，不可乱接。 二、三相五线制标准导线颜色三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）以及地线（PE线）。地线在供电变压器侧和中性线接到一起，但进入用户侧后不能当作零线使用，否则发生混乱后就与三相四线制无异了。 国家规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。 国家标准中三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。 GB5023（电缆规范）中绝缘层颜色识别的规定：三相用电电缆颜色是黄 绿 红 蓝 黄绿双色。 一般厂家遵守国家规定，三相用五芯电缆标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。 猜你喜欢：
以上介绍了三相线的电线颜色，以及三相五线制标准导线颜色的电工知识，希望对大家有所帮助。 |
