蓄电池怎么串联？蓄电池串联并联方法图解

有关蓄电池怎么串联的方法，多个蓄电池连接方式分为串联和并联两种，本节重点介绍蓄电池串联方法与接线图，以及蓄电池串联和并联的区别，蓄电池的串联与并联的注意事项。

一些电工朋友咨询蓄电池如何串联的问题，参数相同的蓄电池串联或并联时的技术要求有哪些， 蓄电池的串联和并联的区别是什么，本节(电工天下 www.gdzrlj.com)小编就为大家解答这些问题，一起来了解下。

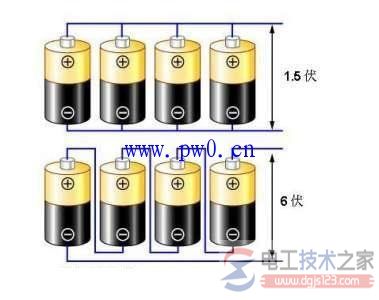

蓄电池串联的方法：后一个蓄电池的正极与前一个蓄电池的负极连接起来，最后只剩下第一个蓄电池的正极和末尾蓄电池的负极。

蓄电池都有两根接线端，标有 的是正极，标有-的是负极。多个蓄电池连接方式分为串联和并联两种。

参数相同的蓄电池串联以后，输出电流不变，输出电压是每个蓄电池输出电压的总和。比如，4个12V10A的蓄电池串联起来，输出电压是48V，输出电流依然是10A。

参数相同的蓄电池并联，是将所有蓄电池的正极和负极分别连接起来。并联以后，输出电压不变，输出电流是每个蓄电池输出电流的总和。

比如，4个12V10A的蓄电池并联起来，输出电压依然是12V，输出电流是40A。

1、并联

为了得到更多的电量，可以把两个或者更多个电池并联起来。除了把电池并联起来，另一个办法是使用尺寸更大的电池。由于受到可以选用的电池的限制，这个办法并不适用于所有情况。

此外，大尺寸的电池也不适合做成专用电池所需要的外形规格。

大部分的化学电池都可以并联使用，而锂离子电池最适合并联使用。由四节电池并联而成的电池组，电压保持为1.2V，而电流和运行时间则增大到四倍。

电池组的实例与电池串联相比，在电池并联电路中，高阻抗或“开路”电池的影响较小，但是，并联电池组会减少负载能力，并缩短运行时间。

好比一个发动机只启动了三个汽缸。电路短路所造成的破坏会更大，这是因为，在短路时，出现故障的电池会迅速地耗尽其他电池里的电量，并引起火灾。

2、串联

需要高电量的便携设备，一般是由两节或更多节电池串联起来的电池组供电。如果使用高电压的电池，导体和开关的尺寸可以做得很小。

中等价位的工业电动工具一般使用电压为12V至19.2V的电池供电;而高级电动工具使用电压为24V至36V的电池，以获得更大的电力。

汽车工业最终把启动器的点火电池电压从12V(实际上是14V)提高到36V，甚至是42V.这些电池组是由18节串联起来铅酸性电池组成。

在早期的混合型汽车中，用来供电的电池组，电压为148V.比较新的车型所使用的电池组，电压高达450V至500V，大部分是镍基化学电池。

一个电压为480V的镍金属氢电池组是由400节镍金属氢电池串联而成。有一些混合型汽车也用铅酸性电池做过试验。

42V的汽车用电池价格昂贵，而且，比起12V电池，它在开关上会产生更多的电弧。

使用高电压电池组所带来的另一个问题，就是有可能遇到电池组里的某一节电池失效的情况。这就像一个链条，串联在一起的电池越多，出现这种情况的几率就越高。只要一节电池有问题，它的电压就会降低。到最后，一节“断开”的电池可能会中断电流的输送。而要更换“坏”电池也绝非易事，因为新老电池是互不匹配的。

一般说来，新电池的容量要比老电池的高得多。 - 电工技术之家

来看一个电池组的实例，第三节电池仅产生0.6V的电压，而不是正常的1.2V(图1)。随着工作电压的下降，它比正常电池组更快地达到放电结束的临界点，同时，它的使用时间也急剧缩短。

一旦设备因电压过低而切断电源，其余三节仍然完好的电池就不能把所存储的电量送出来了。

这时，第三节电池还呈现很大的内阻，如果此时还带有负载，那么，将会导致整个电池链的输出电压将大幅度下降。在一组串行电池中，一节性能差的电池，就像是一个堵住水管的塞子，会产生巨大的阻力，阻止电流流过去。

第三节电池也会短路，这将使终端的电压降低至3.6V，或者，使电池组链路断开并切断电流。一个电池组的性能是取决于电池组里最差的那块电池的性能。
