电压源逆变器（vsi）电压输出类型及相关对策

国内的低压变频器多半是电压源型的，这种低压变频器的中间直流是用电容平波，直流电压比较稳定，而所使用的逆变器输出的电压波形决定于逆变器的控制和调制方式，分为两类电压波形，一是矩形波电压输出，二是pwm调制波电压输出。

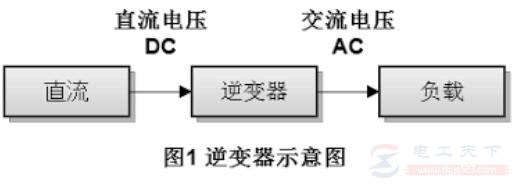

图1：逆变器的示意图

1、矩形波电压输出

如果输出是双重的，也可以是“凸”字形电压波，总之离正弦形相去较远，也就是说电压波形中除了基波外，还有许多谐波电压，至于在这种电压波形下产生的电流则决定于电动机（还串有一段支线电缆）的阻抗（基波阻抗和谐波阻抗），输出的基波电压分量/基波阻抗可得到基波电流，输出的谐波电压分量/谐波阻抗可得到谐波电流，电动机的基波阻抗是感性的，因而其谐波感抗xh为基波感抗x1的h倍（h为各次谐波的谐波次数），矩形波电压的谐波电压分量为基波分量的1/h。

因此，输出矩形波电压，得到的各次谐波电流为，以5次谐波电流为例约为基波电流的1/25=4%，7次为1/49≈2%，虽然谐波电流成分不大，但对电机仍有一定的负作用。

变频器输出的谐波成分以谐波电压危害严重，表现为电压峰值和电压上升率dv/dt，它威胁着电机的相间绝缘、对地绝缘和匝间绝缘，主要是电机进线处的头几匝，对高压电动机这个问题更为突出，这在文献中已有论述。

矩形波或“凸”字形波电压输出的变频器现已少见。

2、pwm调制波电压输出

这是现今最大量变频器（无论是低压或高压变频器）的输出电压波形，由于采用了正弦调制spwm，或其他更好的调制方式，使输出电压波形接近正弦波，这是指调制波的包络线而言的，但每单个调制波的dv/dt更大了，这是因为调制频率达到上千hz，为减少电力电子器件的损耗和发热，采用的是高速通断器件。
