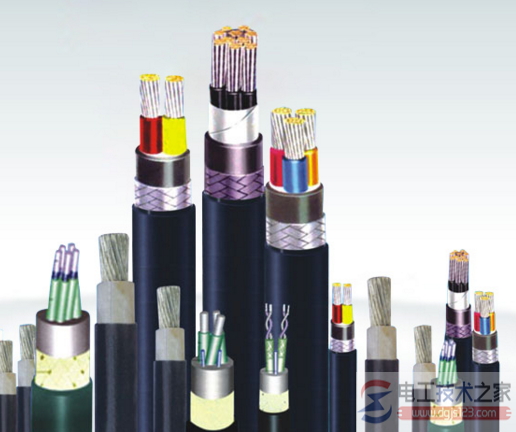

船用电缆的分类(民船用电线电缆、军舰用电线电缆)
|
船用电缆的分类方法
从种类上分，船用电缆可分为两类：民船用电线电缆、军舰用电线电缆。 从用途上分，船用电缆可分为三类：船/舰用电力电缆、船/舰用控制电缆、船/舰用通讯电缆。其作用分别是：船用电力电缆：用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用。 1、船用控制电缆：用于河海各种船舶及海上石油平台等水上建筑一般控制之用。船用通信电缆：用于各种传播通信、电子计算机、信息处理设备中的信号传输和控制系统。 2、按用途可分为：用于电力设备、照明与控制设备的船用电力电缆；用于电话及某些电子设备的船用通信电缆；用于船用电话，广播的船用对绞式电话电缆；用于传船射频电流的船用射频电缆；用于传输对地不对称高频信号的船用同轴电缆。 3、按芯线数目可分为：船用单芯电缆、船用三芯电缆和船用多芯电缆。按使用条件可分为：普通电缆、浮水电缆、水密电缆、特软电缆和信号浮标电缆。 4、按绝缘材料可分为：普通橡皮绝缘电缆、丁基橡皮绝缘电缆、乙丙橡皮绝缘电缆、聚氯乙烯绝缘电缆和硅橡胶绝缘电缆。 5、按护套材料可分为：氯丁护套船用电缆、聚乙烯护套船用电缆和硫化丁聚护套船用电缆。金属铠装有钢丝编织和铜丝编织。 为防止因电缆燃烧而使火灾蔓延，或产生有害气体，使人窒息死亡，又有阻燃和少烟低毒船用电缆，船用电缆具有良好的电气、机械、耐老化、耐潮、耐油和耐寒等性能，还有较好的柔扨性。 船用电缆的分类 船用电缆的分类： 其作用分别是： 船用电线电缆 的种类、规格、型号 船用电缆的代号为C 控缆CK 普通布线为CBVR.CBVCRVV.CVVR。 附1，船用电缆又称船用电力电缆，是一种用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用的电线电缆。 主要用途：应用于用于河海各种船舶及海上石油平台等水上建筑的电力、照明和一般控制之用。 执行标准是：船用电力电缆的执行标准：IEC60092-350，IEC60092-353或GB9331-88。 船用电力电缆主要参数有型号规格、芯数、燃烧特性、额定电压、温度、标称截面积等主要参数。 根据用途，船用电缆可以分为如下种类： 1、照明和电力回路用电缆； 电缆的选择步骤和原则： 船舶电力系统中各电缆的选择步骤和原则： 1、根据电缆的用途、敷设位置和工作条件选择合适的 电缆型号。 2、 根据用电设备的工作制、电源种类、电缆线芯和负 载电流选择合适的电缆截面。 3、根据系统短路电流计算结果，片断电缆的短路容量 是否满足要求。 4、 根据环境温度对电缆的额定载流量进行修正，然后， 再判断电缆的允许电流是否大于负载电流。 5、 根据成束敷设修正系数，对电缆的额定载流量进行 修正，然后，再判断电缆的允许电流是否大于负载电流。 6、校核线路电压降，判断线路电压降是否小于规定值。 -- 电工技术之家 7、根据保护装置的整定值，判断电缆与保护装置是否协调；如果不协调，判断是否可以改变合适的保护装置或整定值，否则应重新选择合适的电缆载面。 船用电缆品种十分多，因此选择的时候要注意，一定要选择配套的电缆，否则容易发生巨大危险。 选择电缆时要注意几项原则：根据用途选择，这一般是用于区别动力、照明和无线电通信等；根据铺设的位置选择时，要考虑环境因素，比如空气的干燥与潮湿、温度的高低和屏蔽要求；根据工作条件选择时，则必须考虑位置、穿管数设和是否可以移动等诸多要求。 |
