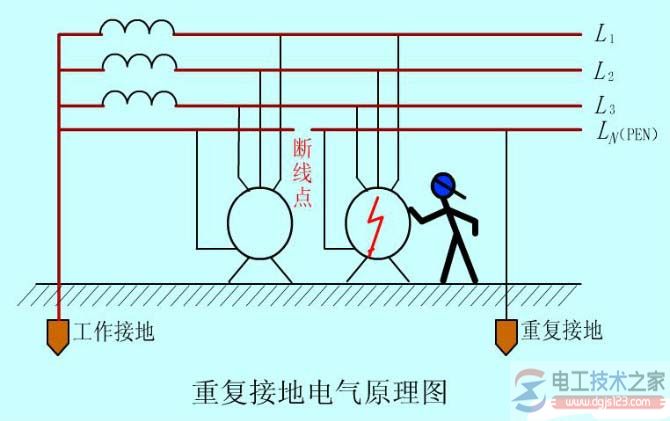

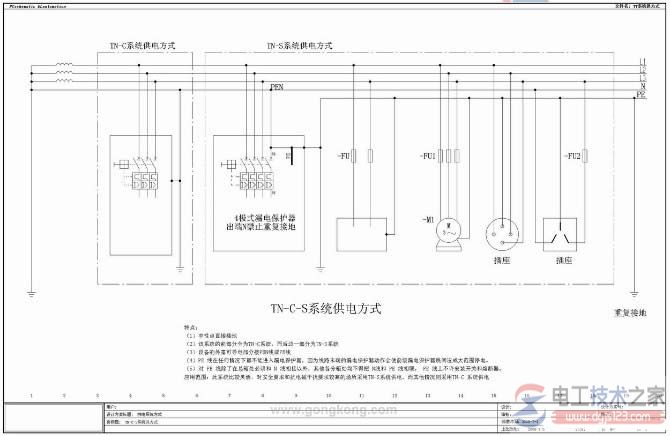

引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运行管理人员只有将其正确区分开来，才能快速处理。 一、 断线故障 如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。 上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。 本级线路断线时，断线相电压为零，未断线相电压仍为相电压。 二、接地故障 当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。 单相接地分为金属性接地和非金属性接地两种。金属性接地，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变；非金属性接地，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。 谐振原因 随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。【三相电压不平衡的原因与故障判断方法】 谐振引起三相电压不平衡有两种： 一种是基频谐振，特征类似于单相接地，即一相电压降低，另两相电压升高，查找故障原因时不易找到故障点，此时可检查特殊用户，若不是接地原因，可能就是谐振引起的。 另一种是分频谐振或高频谐振，特征是三相电压同时升高。 另外，还要注意，空投母线切除部分线路或单相接地故障消失时，如出现接地信号，且一相、两相或三相电压超过线电压，电压表指针打到头，并同时缓慢移动，或三相电压轮流升高超过线电压，遇到这种情况，一般均属谐振引起。 三相不平衡的危害和影响： 对变压器的危害。 在生产、生活用电中，三相负载不平衡时，使变压器处于不对称运行状态。造成变压器的损耗增大(包括空载损耗和负载损耗)。根据变压器运行规程规定，在运行中的变压器中性线电流不得超过变压器低压侧额定电流的25%。此外，三相负载不平衡运行会造成变压器零序电流过大，局部金属件升温增高，甚至会导致变压器烧毁。 对用电设备的影响。 三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导电动机中逆扭矩增加，从而使电动机的温度上升，效率下降，能耗增加，发生震动，输出亏耗等影响。 各相之间的不平衡会导致用电设备使用寿命缩短，加速设备部件更换频率，增加设备维护的成本。 断路器允许电流的余量减少，当负载变更或交替时容易发生超载、短路现象。中性线中流入过大的不平衡电流，导致中性线增粗。 对线损的影响。 三相四线制结线方式，当三相负荷平衡时线损最小；当一相负荷重，两相负荷轻的情况下线损增量较小；当一相负荷重，一相负荷轻，而第三相的负荷为平均负荷的情况下线损增量较大；当一相负荷轻，两相负荷重的情况下线损增量最大。当三相负荷不平衡时，无论何种负荷分配情况，电流不平衡度越大，线损增量也越大。 三相不平衡的危害及解决办法： 一、三相电压或电流不平衡等因素产生的主要危害： 1、旋转电机在不对称状态下运行，会使转子产生附加损耗及发热，从而引起电机整体或局部升温，此外反向磁场产生附加力矩会使电机出现振动。 对发电机而言，在定子中还会形成一系列高次谐波。 2、引起以负序分量为启动元件的多种保护发生误动作，直接威胁电网运行。 3、不平衡电压使硅整流设备出现非特征性谐波。 4、对发电机、变压器而言，当三相负荷不平衡时，如控制最大相电流为额定值，则其余两相就不能满载，因而设备利用率下降，反之如要维持额定容量，将会造成负荷较大的一相过负荷，而且还会出现磁路不平衡致使波形畸变，设备附加损耗增加等。 二、由不对称负荷引起的电网三相电压不平衡可以采取的解决办法： 1、将不对称负荷分散接在不同的供电点，以减少集中连接造成不平衡度严重超标的问题。 2、使用交叉换相等办法使不对称负荷合理分配到各相，尽量使其平衡化。 3、加大负荷接入点的短路容量，如改变网络或提高供电电压级别提高系统承受不平衡负荷的能力。 解决三相负荷不平衡的几点措施： 一、重视低压配电网的规划工作，加强与地方政府规划等部门的工作沟通，避免配电网建设无序，尤其避免在低压配电网中出现头痛医头，脚痛医脚的局面，在配电网建设和改造当中对低压台区进行合理的分区分片供电，配变布点尽量接近负荷中心，避免扇型供电和迂回供电，(www.gdzrlj.com)配电网络的建设要遵循“小容量、多布点、短半径”的配变选址原则。 二、在对采用低压三相四线制供电的地区，要积极争取对有条件的配电台区采用3芯或者4芯电缆或者用低压集束导线供电至用户端，这样可以在低压线路施工中最大程度的避免三相负荷出现偏相的出现，同时要做好低压装表工作，单相电表在A、B、C三相的分布尽量均匀，避免出现单相电只挂接在一相或者两相上，在线路末端造成负荷偏相。 三、在低压配电网零线采用多点接地，降低零线电能损耗。 目前由于三相负荷的分布不平衡，导致了零线出现电流，按照规程要求零线电流不得超过相线电流的25%，在实际运行当中，由于零线导线截面较细，电阻值较相同长度的相线大，零线电流过大在导线上也会造成一定比例的电能损耗。 建议在低压配电网公用主零线采用多点接地，降低零线电能损耗，避免因为负荷不平衡出现的零线电流产生的电压严重危及人身安全，而且通过多点接地，减低了因为发热等原因造成的零线断股断线，使得用户使用的相电压升高，损坏家用电器。 此外对于零线损耗问题，在目前一般低压电缆中，零线的截面为相线的1/2，电阻值大造成了在三相负荷不平衡时，零线损耗加大。 为此，可以考虑到适当增大零线的导线截面，例如采用五芯电缆，每相用一个芯线而零线则用两个芯线。【三相电压不平衡的原因与故障判断方法】 四、对单相负荷占较大比重的供电地区积极推广单相变供电。 目前在城市居民小区内大部分的负载电器是采用单相电，由于线路负荷大多为动力、照明混载，而电气设备使用的同时率较低，这样使得低压三相负荷在实际运行中的不平衡的幅度更大。 另外，从目前农村的生活用电情况看，在很多欠发达和不发达地区的农村存在着人均用电量小，居住分散，供电线路长等问题，对这些地区可以考虑到对于用户较分散、用电负荷主要以照明为主、负荷不大的情况，采用采用单相变压器供电的方式，以达减少损耗和建设资金的目的。 目前单相变压器损耗比同容量三相变压器减少15％～20％，有的厂家生产的单相变在低压侧可以引出380V和220V两种电压等级，同时在一些地区也已开展利用多台单相变向三相负荷供电的试点，为使用单相变供电提供了更加广阔的空间。 五、积极开展变压器负荷实际测量和调整工作。 配变的负荷实测工作看似简单，但是在实际工作中有几点需要注意： 一是实测工作不能简单地测量配变低压侧Ａ、B、C三相引出线的相电流，而且要测量零线上的电流，或者是测量零线（排）对地电压，从而可以更好地比较出三相负荷的不平衡情况。 二是实测工作要向低压配电线路的末端和分支端延伸，这样可以进一步发现不平衡负荷的出现地点，确定调荷点。 三是负荷实测工作既要定期开展也要不定期开展，尤其是在大的用户负荷投运和在高峰负荷期间，要增加实测的次数，通过及时的测量配变低压出线和接近用户端的低压线路电流，便于准确地了解设备的运行情况，做好负荷的均衡合理分配。
