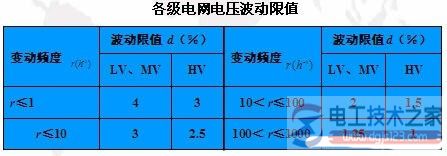

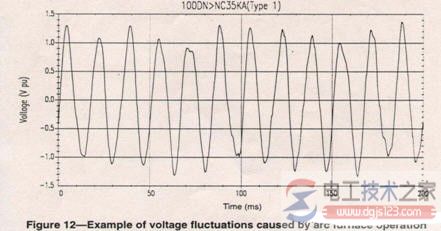

国标：电压波动和闪变（GB12326—2000）(GB/T12326-2008) 电压波动：波动幅值不超过10%的周期性电压变动。 通常，这个变化值远小于大部分电气设备敏感限制，因此只在少数情况下才会发生运行上的问题。引起电压波动的主要原因是功率冲击性波动负荷。（下图为电弧炉引起电压波动） 国标中以典型的电弧炉负荷为对象设定了电压波动的极限值。 电压闪变：闪变是电压波动引起的有害结果，是指人对照度波动的主观视感，它不属于电磁现象。 严格讲用电压闪变这一术语从概念上是混淆的。这里也有一些测量指标，但是一般不易量化，考虑的不多。
电压波动与闪变的控制措施：

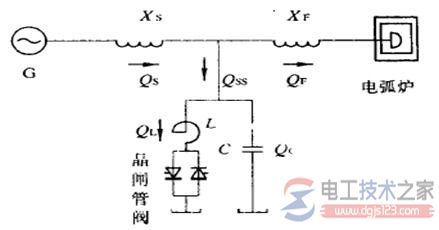

1）提高供电电源的电压等级，以提高与电网公共连接点的短路容量，使其对电网的影响限制在允许的范围内； 2）采用SVC(SVG)装置，使其多项指标限定在允许的范围内。 无功功率变动量是造成电弧炉电压波动和闪变的主要因素，所以维持系统无功功率就是改善和抑制电压波动和闪变的根本方法。 常规并联电容器组由于阻抗固定，不仅不能动态跟踪负荷无功功率变化而调整无功补偿，而且会使谐波严重放大。 因此，不能用于电压波动和闪变较大的场合。 静止无功补偿器（SVC）根据无功功率的需求自动补偿，所谓静止无功补偿的静止是指它没有机械运动部件，但它的补偿是动态的，即根据无功的需求或电压的变化自动跟踪补偿。 SVC由可控电感、固定或可变电容支路并联组成，在工程上应用实现的有：饱和电抗器（SR）、晶闸管控制电抗器（TCR）、晶闸管投切电容器（TSC）和晶闸管控制的高阻抗变压器（TCT）。TCR型SVC实际应用最广。 SVG（statcom）：电压源型逆变较佳，可通过调节其直流侧电容电压的幅值和/或变换器的调制比就可以控制变换器交流输出电压的幅值，进而改变装置输出电流的极性(容性或感性)和大小，达到连续控制输出无功功率的极性和大小的目的。 SVG在无功控制能力、无功补偿响应速度、同等补偿效果所需容量、占地面积、损耗与输出无功的关系等方面均优于SVC。 近年来，二者的价格差距变小，且国产SVG技术已经成熟。
