一款光控灯的电路图，光控灯的照明线路图说明

有关光控灯的电路图，通过光线明暗来控制灯的关闭与打开，这里分享下光控灯的照明线路图，了解下光控灯电路的工作原理，有需要的朋友参考下。

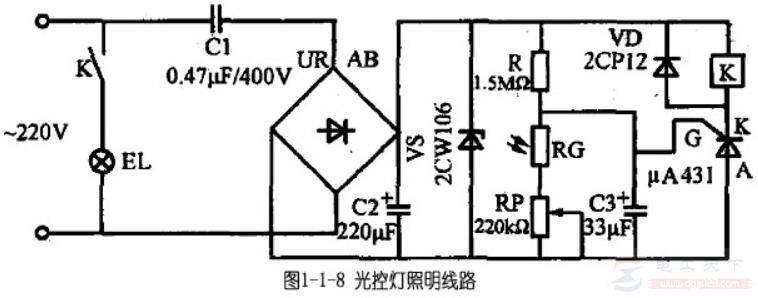

光控灯的照明线路，见下图：

220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。

光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。
