桥式逆变器电路结构与工作原理图解

有关桥式逆变器的知识，介绍了桥式逆变器的电路结构，以及一种桥式逆变器的原理图，来详细了解下桥式逆变器的工作原理是什么样的，有需要的朋友参考下。

桥式逆变器电路结构与工作原理

1、电路结构

逆变器由逆变电路和换流电路组成，在实际应用中有很多种不同的电路。

2、工作原理

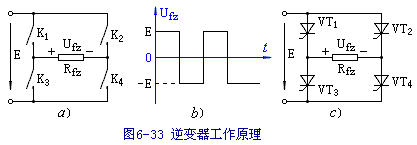

图a)为一种桥式逆变器原理图，其原理如下：

当开关K1、K4闭合，而K2、K3断开时，负载电压Ufz＝E，经过一定的时间间隔后，将开关K2、K3 闭合，K1、K4 断开，则有Ufz＝-E。

如果以相等的时间间隔交替地闭合K1、K4和K2、K3，则负载上可获得如图b)所示的交流电压波形。用晶闸管取代四个开关就得到如图c)所示的电路。

显然，交流电压的频率取决于每秒钟内两组晶闸管导通与关断的次数。

逆变器的工作原理

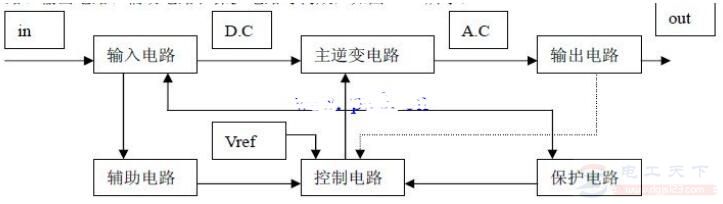

逆变系统的核心是逆变开关电路，简称逆变电路。是通过半导体开关器件的导通与关断完成逆变的功能，但一个完整的逆变电路，除了主逆变电路外，还要有控制电路、输入电路、输出电路、辅助电路和保护电路等构成。

各部分电路的主要功能：

（1） 输入电路： 为主逆变电路提供可确保其正常工作的直流电压。

（2） 输出电路： 对主逆变电路输出的交流电的质量（包括波形、频率、电压电流幅值相位等）进行修正、补偿、调理，使之能满足用户要求。

（3） 控制电路： 为主逆变电路提供一系列的控制脉冲来控制逆变开关管的导通和关断，配合主逆变电路完成逆变功能。在逆变电路中，控制电路与主逆变电路同样重要。

（4） 辅路电路： 将输入电压变换成适合控制电路工作的直流电压。包括多种检测电路。

（5） 保护电路： 输入过压、欠压保护；输出过压、欠压保护；过载保护；过流和短路保护；过热保护等。

（6） 主逆变电路： 由半导体开关器件组成的变换电路，分为隔离式和非隔离式两大类。如变频器、能量回馈等都是非隔离的；UPS、通信基础开关电流等是隔离式逆变电路。隔离式逆变电路还应包括逆变电压器。无论是隔离式或非隔离式主逆变电路，基本上都是由升压电路Buck和降压电路Boost两种电路不同拓扑形式组合而成。这些组合在隔离式逆变器主电路中就构成了单端式（正激式和反激式两种）、推挽式、半桥式和全桥式等。这些电路既可以组成单项逆变器，也可组合成三相逆变器。
