谐振器的分类，谐振器的主要参数

介绍下谐振器的知识，主要介绍谐振器的分类，谐振器的各种参数的含义，以及谐振器的耦合作用，感兴趣的朋友可以参考下。

一、谐振器的分类

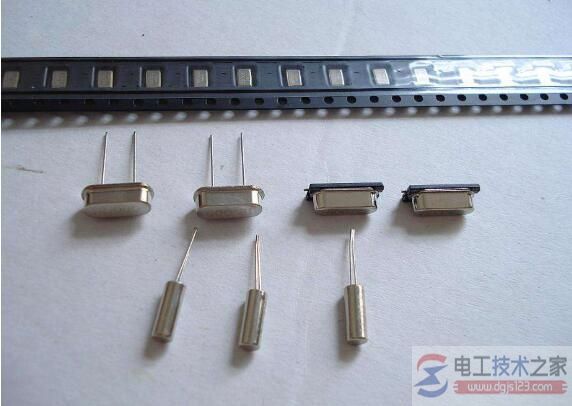

1、石英晶体谐振器

又称为石英晶体，俗称晶振。这种谐振器是利用石英晶体的压电效应而制成的谐振元件。与半导体器件和阻容元件一起使用，便可构成石英晶体振荡器。

1）压电效应：

对某些电介质施加机械力而引起它们内部正负电荷中心相对位移，产生极化，从而导致介质两端表面内出现符号相反的束缚电荷。

在一定应力范围内，机械力与电荷呈线性可逆关系。这种现象称为压电效应。

2）作用：提供系统振荡脉冲，稳定频率，选择频率。

2、陶瓷谐振器

指产生谐振频率的陶瓷外壳封装的电子元件。起产生频率的作用，具有稳定，抗干扰性能良好的特点，广泛应用于各种电子产品中，比石英晶体谐振器的频率精度要低，但成本也比石英晶体谐振器低。

陶瓷谐振器主要起频率控制的作用，所有电子产品涉及频率的发射和接收均需要谐振器。

二、谐振器的主要参数

①基准温度：测量石英晶体谐振器参数时，指定的环境温度。对于恒温型石英晶体谐振器，一般为工作温度范围的中心点;对于非恒温型石英晶体谐振器，为25℃±2℃。

②标称频率：在规定的条件下，谐振器所指定的谐振中心频率。

③调整频差：在规定的条件下，基准温度时的工作频率相对标称频率的最大偏离值。

④温度频差：在规定的条件下，在整个工作温度范围内，相对于基准温度时工作频率的允许偏离值。

⑤负载谐振电阻：石英晶体谐振器与指定外部电容相串联，在负载谐振频率时的电阻值。

⑥激励电平：是指石英晶体谐振器工作时消耗的有效功率，它是表示施于石英晶体元件的激励状态的量度。常用标准值有0。1mW，0。5mW、、1mW、2mW和4mW。实际使用时，激励电平是可以调整的，激励强时容易起振，激励太弱时频率稳定性变差，甚至不起振。

⑦负载电容：是指与石英晶体谐振器一起决定负载谐振频率约有效外界电容。负载电容常用的标准值有16pF、2OpF、3OpF、5OpF和1OOpF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。

⑧静态电容：石英晶体谐振器两引脚间的静态电容。

⑨老化率：指随时间的增加，石英晶体老化变化而产生的误差，单位为10(-6)年。

⑩温度范围：指工作状态环境温度允许变化的范围。

三、谐振器的耦合

当谐振器与外电路耦合时，一方面把外电路负载变换到理想谐振器电路中，使谐振器损耗增大，因而Q值降低。

另外，在理想谐振器电路中引入了一个电抗，使谐振频率发生变化，不过由于引入的电 抗一般很小，故谐振频率仅仅发生微扰。

以上介绍了谐振器的分类，谐振器的主要参数等知识，希望对大家有所帮助。
