放大电路中反馈类型如何判断？

以下是 电工技术之家(www.gdzrlj.com)小编整理的 放大电路中反馈类型的判断方法 的文章。

1.反馈回路的判断

电路的放大部分就是晶体管或运算放大器组成的基本电路。而反馈则是把放大电路输出端信号的一部分或全部送回到输入端的电路，反馈回路就应该是从放大电路的输出端引回到输入端的一条回路。这条回路通常是由电阻和电容构成。

寻找这条回路时，要特别注意不能直接经过电源端和接地端，这是初学者最容易犯的问题。

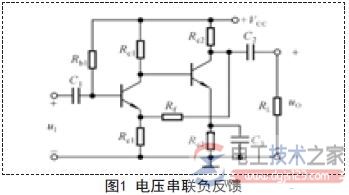

例如，图1如果只考虑极间反馈则放大通路是由T1的基极到T1的集电极再经过T2的基极到T2的集电极；而反馈回路是由T2的集电极经Rf至T1的发射极。

反馈信号uf=ve1影响净输入电压信号ube1.

2.交直流的判断

根据电容“隔直通交”的特点，我们可以判断出反馈的交直流特性。如果反馈回路中有电容接地，则为直流反馈，其作用为稳定静态工作点；如果回路中串连电容，隔开直流，则为交流反馈，改善放大电路的动态特性；如果反馈回路中只有电阻或只有导线，则反馈为交直流共存。图1中的反馈即为交直流共存。

3.正负反馈的判断

正负反馈的判断使用瞬时极性法。瞬时极性是一种假设的状态，它假设在放大电路的输入端引入一瞬时增加的信号。这个信号通过放大电路和反馈回路回到输入端。反馈回来的信号如果使引入的信号增加则为正反馈，否则为负反馈。在这一步要搞清楚放大电路的组态，是共发射极、共集电极还是共基极放大。

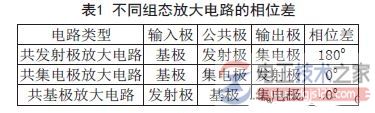

每一种组态放大电路的信号输入点和输出点都不一样，其瞬时极性也不一样。如表1所示。相位差1800则瞬时极性相反，相位差00则瞬时极性相同。运算放大器电路也同样存在反馈问题。运算放大器的输出端和同相输入端的瞬时极性相同，和反相输入端的瞬时极性相反。
