送电线路中高压架空输电线路与高压电缆埋设敷设方法

送电线路中高压架空输电线路与高压电缆埋设敷设方法

目前采用的送电线路有两种，一种是最常见的架空线路，它一般使用无绝缘的裸导线，通过立于地面的杆塔作为支持物，将导线用绝缘子悬架于杆塔上;另一种是电力电缆线路，它采用特殊加工制造而成的电缆线，埋设于地下或敷设在电缆隧道中。

送电线路的输送容量及传送距离均与电压有关。线路电压越高输送距离越远。线路及系统的电压需根据其输送的距离和容量来确定。

1. 架空输电线路

架空输电线路由线路杆塔、导线、绝缘子等构成，架设在地面之上。

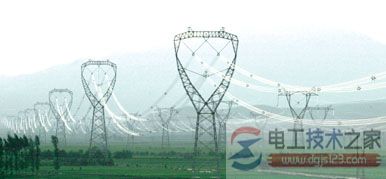

图1，架空输电线路

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。

超高压输电则多采用分裂导线。架空地线(又称避雷线 ）设置于输电导线的上方 ，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。架空线路架设及维修比较方便，成本也较低。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响。架空输电线路所经路径还要有足够的地面宽度和净空走廊。

输电线路在综合考虑技术、经济等各项因素后所确定的最大输送功率，称为该线路的输送容量。

输送容量大体与输电电压的平方成正比。

因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。目前国内外（包括欧美发达国家）普遍采用架空线路做为输送电能的最主要方式。

2、电力电缆线路

电力电缆一般由导线、绝缘层和保护层组成有单芯、双芯和三芯电缆。
