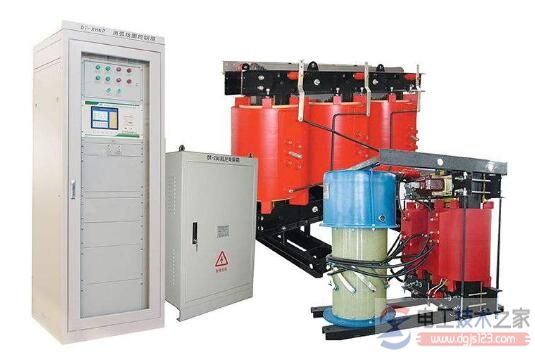

消弧线圈容量大小的计算方法

如何来计算消弧线圈的大小，即怎么来计算消弧线圈的容量大小，在《电力设备过电压保护设计技术规程》中有相关规定，一起来了解下。

一、消弧线圈的大小

怎么来计算消弧线圈的大小，其占地面积是根据容量计算的。

如何计算消弧线圈的容量，根据《电力设备过电压保护设计技术规程》的相关规定：3～10kV的电力网，单相接地故障电流大于30A时就应装消弧线圈。

在模拟经小动物接地实验结果中，对电缆和架空线的混合电网，单相接地电容电流大于11.75 A时电弧就不能自行熄灭。

因此，单相接地电容电流的上限值应取10 A，以便于提高配电网供电的可靠性。

消弧线圈容量的计算方法：

系统额定电压除以1.73为消弧线圈的电压，乘以消弧线圈的最大补偿电流，即为容量。

如10KV的系统，补偿电流为10-50A,则消弧线圈的容量为：10.5/1.73=6.06。

6.06*50=303KVA。则按标准系列选消弧线圈的容量为：300KVA

二、行业标准

电力行业执行标准《交流电气装置的过电压保护和绝缘配合》规定：

10kV架空线路系统单相接地故障电流大于20A或10kV电缆线路系统，单相接地故障电流大于30A时应装设消弧线圈，其理由是在此电流下电弧能自行熄灭。

接地变过流保护定值按消弧线圈最大分头电流的（2-2.5）倍整定较为合适。

速断保护一般不易整定，带二次负荷的接地变，由于二次容量偏小，速断保护只能满足高压侧短路的要求，即计算接地变阻抗时，按一次侧容量为准，只要满足灵敏度要求的前提下，定值尽可能大些，速断最好加（0.2-0.3）S的时限。

目的：不使消弧线圈在接地情况下退出运行，若在接地情况下接地变掉闸由于开关动作不同期性，可能会造成严重的过电压事故。

以上介绍了消弧线圈容量的计算方法，希望对大家有所帮助。
