示波器负载效应的实例分析

有关示波器负载效应的实例，示波器在1MΩ阻抗模式下的等效模型比较复杂，等效成是1MΩ和一个十几pF的电容并联在一起的形式，示波器内部增加补偿措施补偿偏差，确保测量准确。

调试一个有问题的电路，想看看波形，结果接上探头电路就正常了，拿开探头电路就又出问题，这是负载效应引起的。

示波器在1MΩ阻抗模式下的等效模型比较复杂，大致可以等效成是1MΩ和一个十几pF的电容并联在一起的形式。

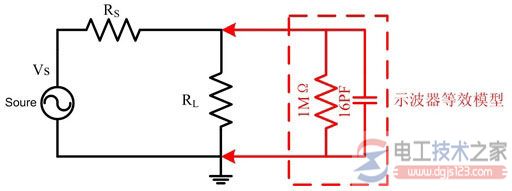

图 1

这个1MΩ是示波器的规范。而电容是并不想要但是又不可避免的寄生参数。

在DC和较低频时，1MΩ起到主导地位。而当频率超过10M以后，电容会成为主要的负载。

由于这两个参数的引入，就会使得测量时的信号与原信号有差异，从而使测量结果出现误差。差异的大小，要取决于被测电路的输出电阻和负载。

以上的例子，根据戴维宁定理，可变为：

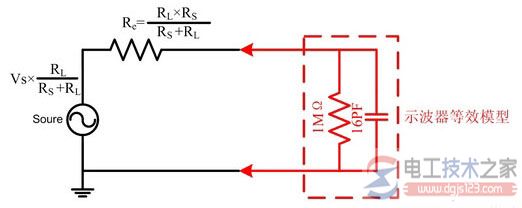

图 2
