不闭锁的复合按钮的连接关系示意图

有关不闭锁的复合按钮的连接关系，不闭锁的复合按钮包含常开触点与常闭触点，当手指按下按钮时，常闭触点断开，而开触点闭合;手指放松后，常闭触点复位闭合，常开触点复位断开。

不闭锁的复合按钮的连接关系

不闭锁的复合按钮是指按钮内部设有两组触点，分别为常开触点和常闭触点。操作前常闭触点闭合，常开触点断开。

当手指按下按钮时，常闭触点断开，而开触点闭合;手指放松后，常闭触点复位闭合，常开触点复位断开，该按钮在电工线路中常用作启动连锁控制按钮。图所示为不闭锁的复合按钮的连接关系。

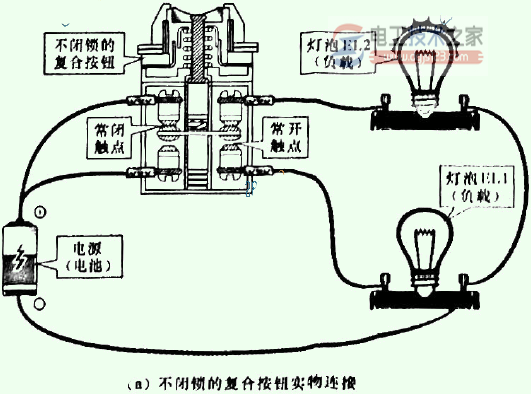

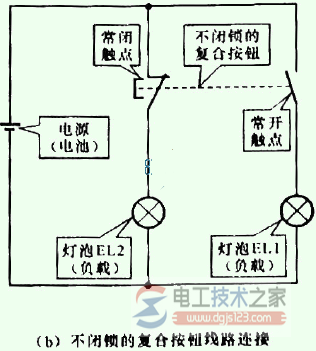

从上图可知，该不闭锁的复合按钮连接在电池与灯泡(负载)之间，分别控制灯泡EL1和灯泡EL2的点亮与熄火，在未对其进行操作时，灯泡EL2处于点亮状态，灯泡EL1处于熄灭状态。
