反馈的类型大全
|

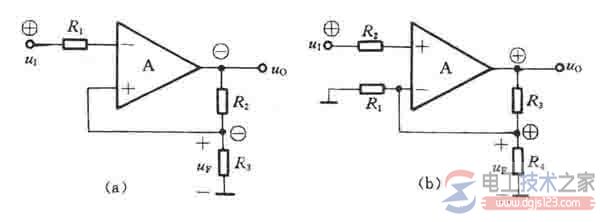

一、正反馈和负反馈 根据反馈级别的不同，可以分为正反馈和负反馈。 如果引入的反馈信号增强了外加输入信号的作用，从而使放大电路的放大倍数得到提高，这样的反馈称为正反馈；相反，如果反馈信号削弱外加输入信号的作用，使放大电路的放大倍数降低，则称为负反馈。 为了判断引入的是正反馈还是负反馈，可能采用瞬时极性法。即先假定输入信号为某一个瞬时极性，然后逐级推出电路其他有关各点瞬时信号的变化情况，最后判断反馈到输入端信号的瞬时极性是增强还是削弱了原来的输入信号。 例如，上图(a)中，假设加上一个瞬时极性为的正的输入电压(在电路中用符号＋、－分别表示瞬时极性的正或负，代表该点瞬时信号的变化为增大或减小)。因输入电压加在集成运放的反相输入端，故输出电压的瞬时极性为负，而反馈电压由输出电压经电阻R2、R3分压后得到，因此反馈电压的瞬时极性也是负，但集成运放的差模输入电压等于输入电压与反馈电压之差，可见反馈电压增强了输入电大的作用，使放大倍数提高，因此是正反馈。 在上图(b)中，输入电压加在集成运放的同相输入端，当其瞬时极性为正时，输出电压的瞬时极性也为正，输出端通过电阻R3、R4分压后将反馈电压引回到集成运放的反相输入端，此反馈信号将削弱外加输入信号的作用，使放大倍数降低，所以是负反馈。 如果要求稳定放大电路中某个电量，一般采用负反馈的方式。负反馈虽然损失了放大倍数，但能使其它各项性能得到改善，因此在电路中经常被采用。有时也用正反馈的方式来获得较高的放大倍数，但要注意，正反馈太强时将会使电路产生振荡。本章重点讨论各种负反馈。 二、直流反馈和交流反馈 根据反馈信号本身的交、直流性质，可以分为直流反馈和交流反馈。 在上图(a)中，设VT2发射极的旁路电容Ce足够大，可认为电容两端的交流信号基本为零，则从VT2的发射极通过RF引回到VT1基极的反馈信号中将只有直流成分，因此电路中引入的是直流反馈。在上图(b)中，从输出通过CF和RF将反馈引回到VT1的发射极，由于电容的隔直作用，反馈信号中将只有交流成分，所以这个反馈是交流反馈。 |
