电流串联负反馈放大电路

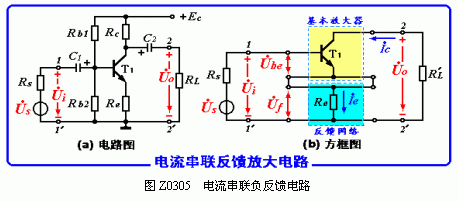

图Z0305（a）是电流串联负反馈放大电路，图（b）是它的交流等效电路方框图。

采用与前两例类似的分析方法即可对该电路进行分析。


图中Re是反馈元件，它构成反馈网络，由图（b）可以看出，反馈网络与基本放大电路在输出端串联，故为电流反馈，反馈网络与基本放大电路在输入端串联，故为串联反馈，假定UI的瞬时极性为 ?，则Uf的极性为-，结果使放大电路有效输入信号减弱，故为负反馈。
