低压配电中断相与相序保护电路的原理

低压配电中断相与相序保护电路的原理

目前在工厂的低压配电装置中，大量使用电动机和大功率三相设备的保护装置，这些装置通常仅具有电流和短路等电流保护继电器。

以前多种书籍和杂志都刊登过电动机保护器，有感应电流型、测温型、零点漂移型等等。

当缺相导线并非为0V，而是有127-180V不等的电压，这主要是因为主干线上三相设备的内部都是两两连通的，电动机也同样如此。

断相保护器具有可以用在主干网，也可以用在电动机上。 来自：电工技术之家

此断相保护器肯有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护（电压允许波动范围在90%Ue~110%Ue，任意一相或者两上断相均能起到保护作用。

三相电压不对称度》=13%时能可靠 动作）等。

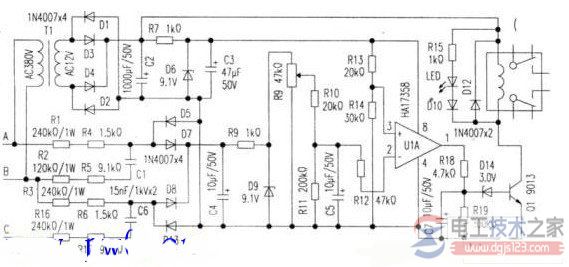

断相保护器电路原理图：

工作原理介绍如下：
A、B、C并接于AC380V动力线电网的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6组成的移相电路。
