三菱fx系列plc编程电缆制作图解
时间：2022-12-10作者：佚名
|

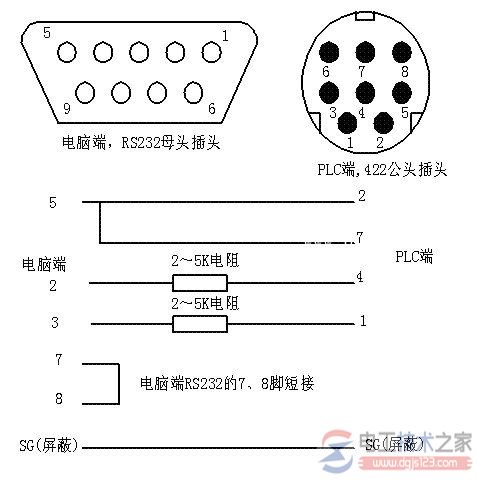

有关三菱fx系列plc编程电缆的制作方法，三菱的sc-09编程电缆用于fx系列plc，此图做出的sc-09编程线通讯很正常，需要的朋友参考下。 三菱fx系列plc编程电缆制作方法三菱的sc-09编程电缆用于fx系列plc，制作此线，如图：（那两个电阻不用也行。）
图1，三菱fx系列plc编程电缆制作 经测试，用此图做出的sc-09编程线通讯很正常。 |
