【图】直流电源电压调整模块原理及电路模块
|

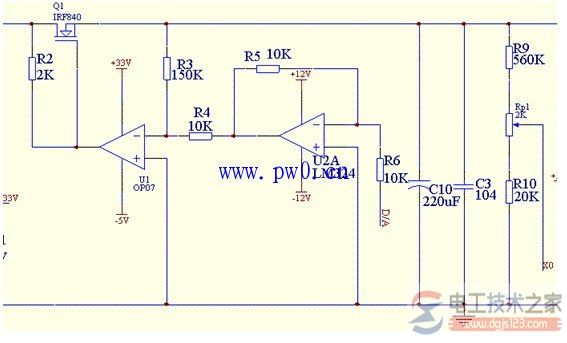

直流电源电压调整模块的原理 一、直流电源电压调整模块原理 直流电源是电源行业不可缺少的一种设备，如：开关电源行业，它是为测试开关电源输出电压的范围，最终确认规格。 直流电源在电源分类中举足轻重，那么直流电源电压调整的模块原理是什么，一直来了解下。 直流电源电压调整模块其中调整管采用场效应管组成，以实现大电流输出，由于该设计要求Iomax=5 A，Iomin=0 A，Pm=(Vimax-Vomin)Iomax=(30×5)=150 W，因此，本电路中的调整管可选TL431。 电路的比较放大采用运放OP07，CPU通过DAC控制输出电压，再由R9、R10、RP组成的取样电路进行电压采样。 场效应管和OP07、LM324及取样电路构成的负反馈电路可实现调节输出电压的目的(稳压)。 该稳压电源中的电压调整模块电路，如图。
二、直流稳压电源的工作原理 一、主电路 从交流电网输入、直流输出的全过程，包括： 二、控制电路 一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。 三、检测电路 除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。 四、辅助电源 第二节 开关控制稳压原理 开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源 E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。 由电感L、电容C2和二极管D组成的电路，就具有这种功能。电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。在AB间的电压平均值EAB可用下式表示： 式中TON为开关每次接通的时间，T为开关通断的工作周期(即开关接通时间TON和关断时间TOFF之和)。 由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”(Time Ratio Control,缩写为TRC)。 按TRC控制原理，有三种方式： 一、脉冲宽度调制(Pulse Width Modulation,缩写为PWM) |
