三相电与两相电的区别详解（三相电与二相电）
|

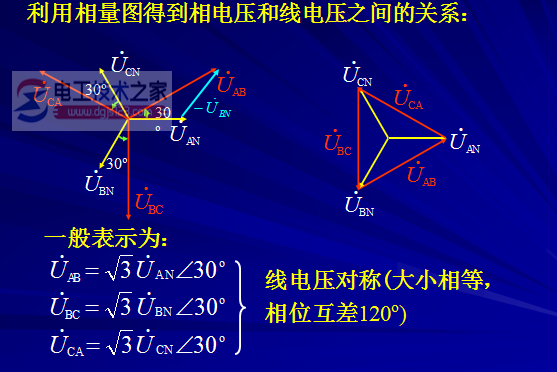

三相电与两相电的区别 有关三相电与二相电的区别，三相电源与二相电源的区别，三相电就是A.B.C.三相，相与相电压为380V,两相电是相线与零线电压为220V，发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。 三相电与两相电的区别 三相电与两相电有何区别？ 只有 单相电 三相电。不存在 两相电直说。 三相电与两相电的区别（电工天下 www.dgj123.com 2017最新整理版） 两相：一般说的是其实就是单相 220V（三相中取任意一相火线，接到负载，另取一个零线，接到上边，如家用电器，电视，电扇都是属于单相，只是人们认为有两根线， 才称之为两相），还有一种标准的是两相，是380V中，其中两相火线，也可以说两相，，但人们说的两相都是220V三相是380V工业上用的，如现在市电也是三相进，根据单元等，分别分出去的，或者进户的 220V中只有一个火线一个零线，正常情况零线不带点 符号是 L (火线，红色) N（零线，蓝色OR黑色）PE（地线，双色，黄绿） 380 三相火线一零线（任意取其中一相，与零线间的电压就是220V）颜色是红(U) 黄(V) 绿(W) 零线是蓝色（N）地线双色 黄绿（PE）。 两根火线，是 单相380伏。BX系列焊机 电阻系列焊机 以及现在的 逆变直流双电源焊机，大多采用此种输入接线方式。三相380伏如果缺一相电，既是 单相 380伏。也不能称作 两相电。 三根火线，是 三相 380伏。电动机 以及大多数380V用电器，大多采用此种接线方式。 小工厂的配电箱，220V有接到插座的（电动工具），需要漏电保护，三相电是接到人体不易碰触的设备上，或下级还有漏电保护。 根据JGJ46-2005要求，末级开关箱只能装一只漏电开关。 三相电与两相电的区别详解 三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器。 能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机； 1,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。 2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。 （3）“三向电”的的概念是 ：线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。 1.1 能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路。U、V、W称为三相，相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V。 2.1 三相电负载的接法 分为三角形接法和Y形接法。 三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V； Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。 三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（220V）×3（W=U×I×3） 2.2 三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （电压3×380/220V~）。 注：电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。 【三相四线制】 重复接地 不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。这一点一定要切记，也要注意你的朋友是否有所违犯！！ 【三相五线制】

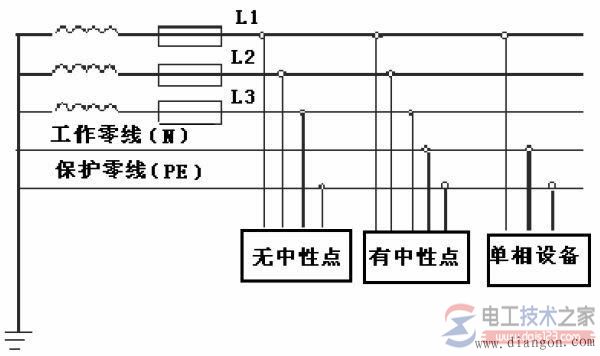

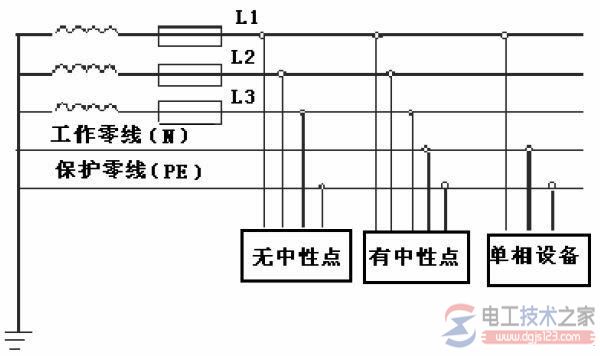

三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。 TT接地方式： TN-S接地方式： 其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。 TN-C接地方式： TN-C-S接地方式： 中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。如遇大功率用电器，需自行设置接地线。 三相五线制标准导线颜色为：A线黄色，B线蓝色，C线红色，N线褐色，PE线黄绿色或黑色。 三相电与二相电的区别 三相电与二相电，在日常生活中经常会接触到，那具体什么是三相电与二相电？三相电与二相电的区别又是什么？ 三相电就是A.B.C.三相，相与相电压为380V,两相电是相线与零线电压为220V。 三相电：二相电就是2股线，一个是火，一个是零，就是普通的220V。 二相电：三相电是相对用电量较高的用户，拿其中的任意一相和一个零就是220V，拿其中的任意2相就是380V，要根据用电器的标注区分。一般的家庭接入线有一个总的电源是220V，但是有的楼房还有一个接线盒是三相，是设计师考虑到用户可能会用到而设计的。 1,三相电源与二相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。 注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。 2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体活电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。 总而言之，加深了解三相电与二相电将有利于我们用电的安全，并选择正确电源。 三相电的主要区别 三相电,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。 注意，这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。 2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮电位造成高于电源电压的电位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。 这个“单向三线”是火线L，零线N和接地线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流220V电压供电。而“双向三线”是指两根火线L1和L2加一根零线GND。L1和L2之间电压为380V交流电。 猜你喜欢：
|
